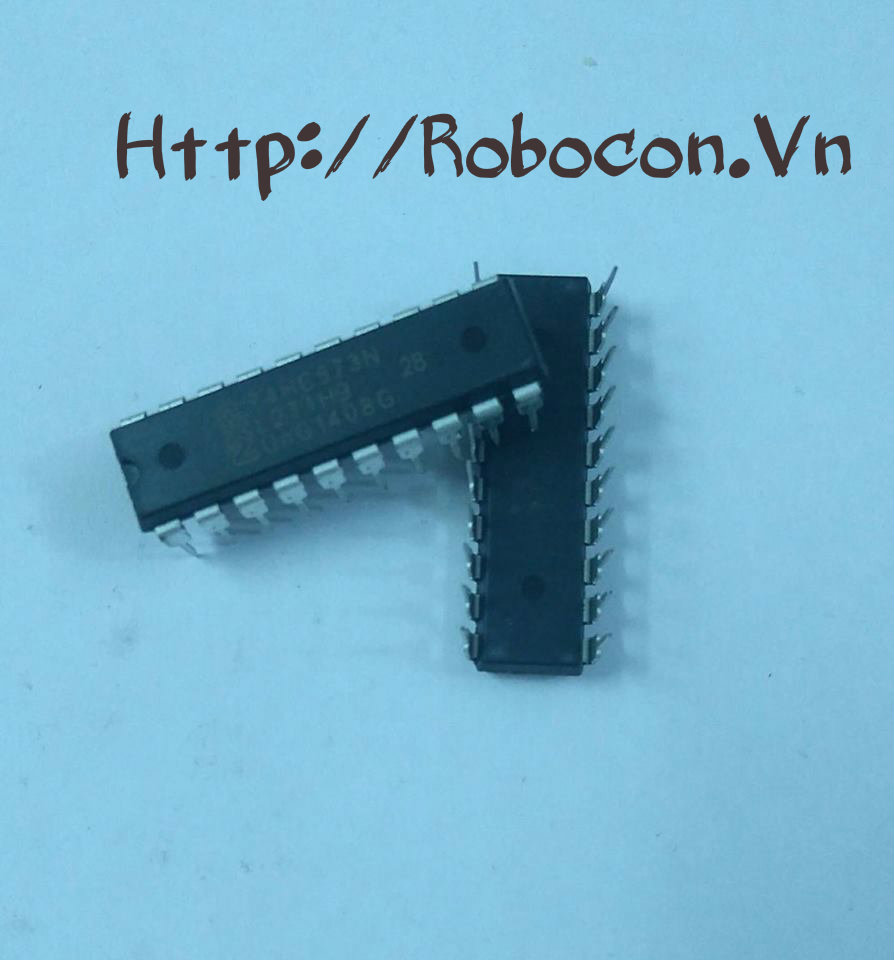

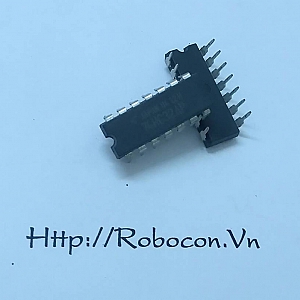

IC49 IC 74HC573A (IC chốt dữ liệu)

Tải về datasheet 74HC573

   Thông số kỹ thuật:

       Điện áp cung cấp: 0.5 ~ 7V

       Dòng điện vào mỗi pin: 20mA

       Dòng điện ra mỗi pin: 35mA

     IC 74HC573 là 1 vi mạch chốt dữ liệu. Đầu vào của 74HC574 tương thích với đầu ra chuẩn CMOS, trở kéo, bên cạnh đó IC tương thích với đầu ra LS/ALSTTL.

    Nguyên lý hoạt động của IC 74HC573: Cho dữ liệu vào 8 chân đầu vào từ D0 -> D7 khi chân chốt LE chưa hoạt động hay ở mức thấp thì trạng thái đầu ra chưa thay đổi. Khi chân LE lên mức cao thì dữ liệu đầu ra  Q0 -> Q7 sẽ ứng  dữ liệu đầu vào tại thời điểm chốt (tạo ra 1 xung). Sau thời điểm chốt dữ liệu đầu ra sẽ không thay đổi khi dữ liệu đầu vào có thay đổi như thế nào đi nữa. Tức là chỉ khi chân chốt LE hoạt động thì dữ liệu đầu ra sẽ thay đổi theo dữ liệu đầu vào tại thời điểm ấy. Còn khi LE không hoạt động thì dữ liệu đầu ra sẽ mãi ở trạng thái đó dù đầu vào thay đổi.

Sơ đồ chân IC 74HC573

    Ví dụ: Dữ liệu đưa đến đầu vào của IC chốt 74HC573  có giá trị là 0xAB và có xung cho phép chốt dữ liệu, sau khi chốt dữ liệu, dữ liệu đầu ra của IC chốt có giá trị 0xAB, lúc này cho dù dữ liệu đầu vào IC chốt 74HC573 có thay đổi nữa thì đầu ra của IC chốt vẫn không đổi. Dữ liệu này sẽ bị thay đổi khi và chỉ khi có xung chốt (LE) khác.

IC74HC573
