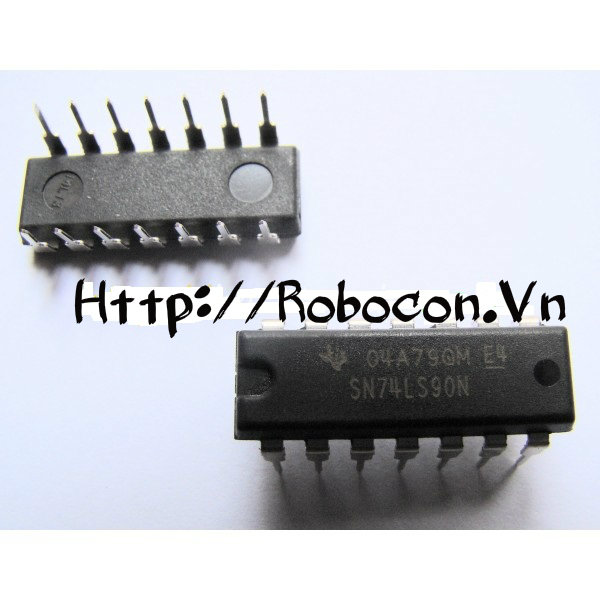

IC24 IC 74LS90 (IC giải mã)

Số Lượng 1-49 50-99 >=100
Giá(VNĐ) 13,000  12,000  11,000
- Xuất Xứ: Motorola
- Hiện Trạng: Còn hàng

Đánh giá: 3.0/5 (91 phiếu bầu)

Mô tả chi tiết

Tải về datasheet 74LS90



    IC 74LS90 thuộc họ TTL có công dụng đếm mã nhị phân chia 10 mã hóa BCD. Cứ mỗi xung vào thì IC 74LS90 đếm tiến lên 1 và được mã hóa ra 4 chân.  Khi đếm đến 10 nó sẽ reset và trở về ban đầu. IC 74LS90 này có ứng dụng rộng trong các mạch số ứng dụng đếm 10 và trong các mạch chia tần.

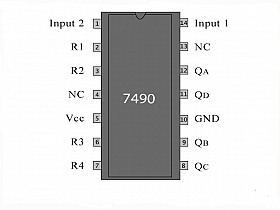

Sơ đồ chân IC 74LS90

Sơ đồ chân IC 74LS90





 R0(1), R0(2), R9(1), R9(2): bốn chân thiết lập.

Khi đặt R0(1) = R0(2) = H (mức cao) thì bộ đếm được xóa về 0 và các đầu ra ở mức thấp. R9(1), R9(2) là chân thiết lâp trạng thái cao của đầu ra: QA=QD=1, QB= QC=0.

 Chân NC bỏ trống

Chân 1 và chân 14: chân nhân xung đếm CK.

Chân 8,9,11,12: Ngõ ra QA, QD, QB, QC.

Chân 5: Vcc

Chân 10: GND

   Mạch đếm hiển thị led 7 đoạn IC 74LS90

Mạch đếm hiển thị led 7 đoạn IC 74LS90







      Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!

C 74LS90 thuộc họ TTL có công dụng đếm mã nhị phân chia 10 mã hóa BCD. Cứ mỗi một xung vào thì nó đếm tiến lên 1 và được mã hóa ra 4 chân. Khi đếm đến 10 tự nó sẽ reset và trở về ban đầu. IC này có ứng dụng rộng trong các mạch số ứng dụng đếm 10 và trong các mạch chia tần số - See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf
C 74LS90 thuộc họ TTL có công dụng đếm mã nhị phân chia 10 mã hóa BCD. Cứ mỗi một xung vào thì nó đếm tiến lên 1 và được mã hóa ra 4 chân. Khi đếm đến 10 tự nó sẽ reset và trở về ban đầu. IC này có ứng dụng rộng trong các mạch số ứng dụng đếm 10 và trong các mạch chia tần số - See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf

Bốn chân thiết lâp R0(1) (chân số 2), R0(2) (chân số 3), R9(1) (chân số 6), R9(2) (chân số 7)

Khi đặt R0(1) = R0(2)=H (ở mức cao) thì bộ đếm được xóa về 0 và các đầu ra ở mức thấp.

R9(1), R9(2) là chân thiết lập trạng thái cao của đầu ra: QA=QD=1, QB=QC=0

Chân NC (chân4) : bỏ trống

Chân 1 và chân 14: hai chân nhân xung đếm CK

Bốn chân 8,9,11,12: chân ngõ ra, tương ứng QC, QB, QD, QA

Chân 5(Vcc): Cấp nguồn cho IC

Chân 10(GND) chân nối mass

- See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf

Bốn chân thiết lâp R0(1) (chân số 2), R0(2) (chân số 3), R9(1) (chân số 6), R9(2) (chân số 7)

Khi đặt R0(1) = R0(2)=H (ở mức cao) thì bộ đếm được xóa về 0 và các đầu ra ở mức thấp.

R9(1), R9(2) là chân thiết lập trạng thái cao của đầu ra: QA=QD=1, QB=QC=0

Chân NC (chân4) : bỏ trống

Chân 1 và chân 14: hai chân nhân xung đếm CK

Bốn chân 8,9,11,12: chân ngõ ra, tương ứng QC, QB, QD, QA

Chân 5(Vcc): Cấp nguồn cho IC

Chân 10(GND) chân nối mass

- See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf

Bốn chân thiết lâp R0(1) (chân số 2), R0(2) (chân số 3), R9(1) (chân số 6), R9(2) (chân số 7)

Khi đặt R0(1) = R0(2)=H (ở mức cao) thì bộ đếm được xóa về 0 và các đầu ra ở mức thấp.

R9(1), R9(2) là chân thiết lập trạng thái cao của đầu ra: QA=QD=1, QB=QC=0

Chân NC (chân4) : bỏ trống

Chân 1 và chân 14: hai chân nhân xung đếm CK

Bốn chân 8,9,11,12: chân ngõ ra, tương ứng QC, QB, QD, QA

Chân 5(Vcc): Cấp nguồn cho IC

Chân 10(GND) chân nối mass

- See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf

Bốn chân thiết lâp R0(1) (chân số 2), R0(2) (chân số 3), R9(1) (chân số 6), R9(2) (chân số 7)

Khi đặt R0(1) = R0(2)=H (ở mức cao) thì bộ đếm được xóa về 0 và các đầu ra ở mức thấp.

R9(1), R9(2) là chân thiết lập trạng thái cao của đầu ra: QA=QD=1, QB=QC=0

Chân NC (chân4) : bỏ trống

Chân 1 và chân 14: hai chân nhân xung đếm CK

Bốn chân 8,9,11,12: chân ngõ ra, tương ứng QC, QB, QD, QA

Chân 5(Vcc): Cấp nguồn cho IC

Chân 10(GND) chân nối mass

- See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf
IC 74LS90 thuộc họ TTL có công dụng đếm mã nhị phân chia 10 mã hóa BCD. Cứ mỗi một xung vào thì nó đếm tiến lên 1 và được mã hóa ra 4 chân. Khi đếm đến 10 tự nó sẽ reset và trở về ban đầu. IC này có ứng dụng rộng trong các mạch số ứng dụng đếm 10 và trong các mạch chia tần số - See more at: http://linhkien69.vn/74ls90_i1020_c181.aspx#sthash.wrWHL6ei.dpuf
