IC45 IC 74LS190 (IC đếm MOD10)

Số Lượng 1-19 20-39 >=40
Giá(VNĐ) 26,000  25,000  24,000
- Xuất Xứ: Motorola
- Hiện Trạng: Còn hàng

Đánh giá: 2.7/5 (50 phiếu bầu)

Mô tả chi tiết

Tải về datasheet 74LS190



      Thông số kỹ thuật:

          Điện áp hoạt động: 4.5 ~ 5.5V

          Dòng điện ngõ ra: IOH = -0.4mA, IOL =  8mA



          IC 74LS190 là IC dòng TTL dùng để đếm lên và đếm xuống chia 10 hay gọi là vi mạch thuận nghịch thập phân (MOD10). Khi có xung vào chân đếm của 74LS190 thì tùy vào điều kiện mà chúng ta cấu hình đếm lên hay đếm xuống thì IC này cứ mỗi sườn lên của xung đầu vào thì nó giải mã ra mã BCD. Nếu mà đếm xuống thì nó sẽ đếm và giải mã kiểu này : Xung vào thứ 1 nó giải mã BCD ra (0001) tức là số 9, tương tự như vậy thì xung thứ 2 nó giải mã BCD ra (1000) tức là số 8 cứ thế cho đến xung thứ 9 và BCD là số 0. Còn đếm lên thì ngược lại.



Sơ đồ chân 74LS190



Sơ đồ chân IC 74LS190



      Chức năng của từng chân như sau:

          + Vcc là chân cấp nguồn 5V
          + GND là chân cấp nguồn Mass
          + Q0 đến Q3 là đầu ra của bộ đếm mã BCD
          + CP là ngõ vào cấp xung Clock cho mạch đếm
          + CE là ngõ cho vào tích cực luôn đặt ở mức logic 0
          + U/D : Chân cấu hình cho đếm lên hay đếm xuống. Nếu đếm lên thì mức 0 và đếm lùi là 1
          + PL là ngõ đầu vào thiết lập trạng thái đầu cho mạch đếm : PL = 0 ; Qi = Ai ( i=0,1,2,3)
          + A0 đến A3 là các đầu vào dữ liệu
          + TC và RC là hai ngõ ra dùng để kết nối liên tầng giữa hai con 74LS190

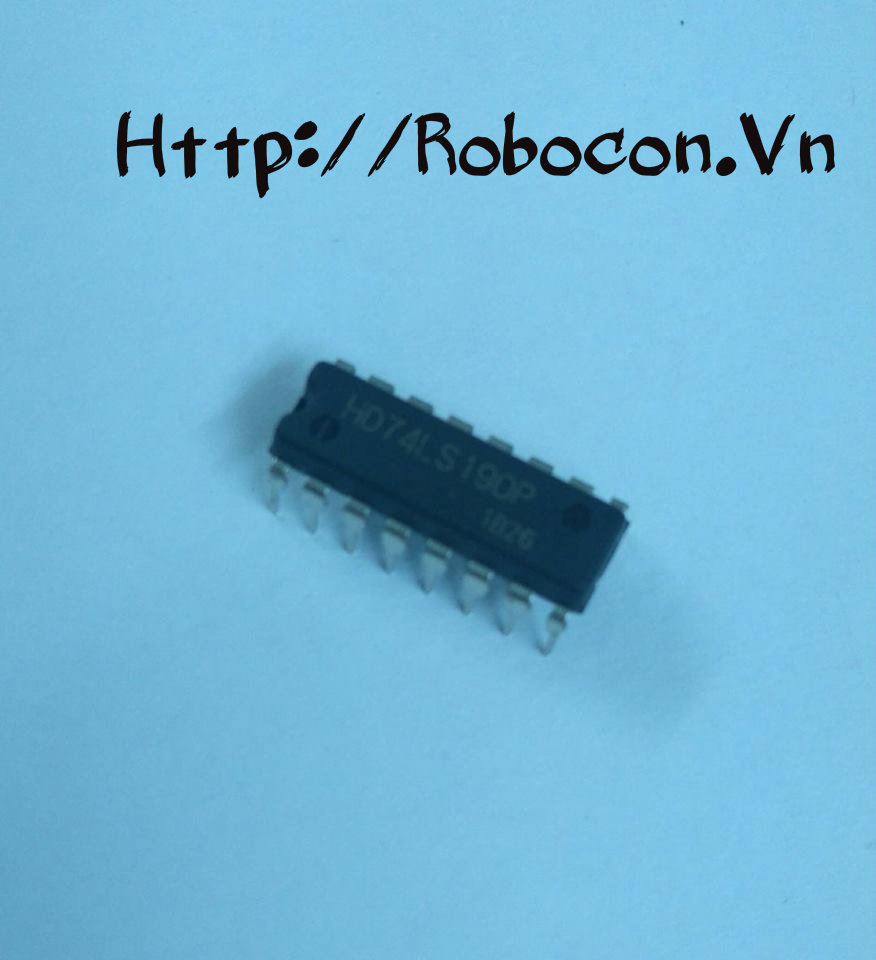

IC 74LS190

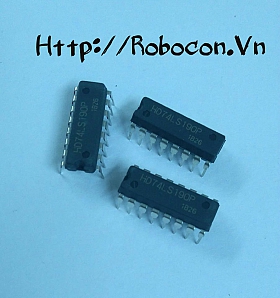

IC 74LS190







Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
