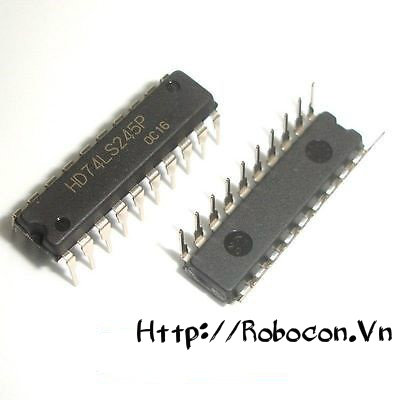

IC25 IC giải mã 74LS245

Số Lượng 1-4 5-9 >=10
Giá(VNĐ) 7,000  6,500  6,000
- Xuất Xứ: Fairchild Semiconductor
- Hiện Trạng: Còn hàng

Đánh giá: 2.8/5 (59 phiếu bầu)

Mô tả chi tiết

  Tải về datasheet 74LS245



  Thông số kỹ thuật:

     Điện áp cung cấp: 5V (Vcc)

     Dòng điện ngõ ra: 24mA (L)



     IC 74LS245 là vi mạch thu phát bus hai chiều 8 bit có 3 trạng thái dùng để đệm và điều khiển chiều chuyển động của dữ liệu. Là IC xuất nhập 2 chiều có thể dùng để mở rộng port cho các VDK có ít I/O.   IC 74LS245 có ngỏ ra 3 trạng, thời gian trễ tín hiệu 8ns, dòng ngỏ ra 24 mA(low), 14 mA(high).



 Sơ đồ chân IC 74LS245

Sơ đồ chân IC 74LS245



    Hoạt động của các chân quan trọng:



       Chân 19: tích cực mức thấp, cho phép IC hoạt động. Khi ở mức cao, tất cả các chân của 2 bus A và B ở trạng thái cao trở hi-Z

       Chân 1: điều hướng xuất nhập I/O của 2 bus A và B:

           Ở mức cao, vào A ra B.​

           Ở mức thấp, vào B ra A.​

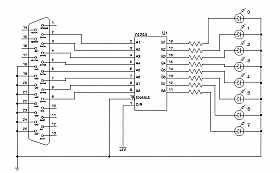

Kết nối IC 74LS245

Kết nối IC 74LS245
