IC26 IC TL494 (IC tạo dao động)

Số Lượng 1-39 40-79 >=80
Giá(VNĐ) 5,000  4,500  4,000
- Xuất Xứ: Motorola
- Hiện Trạng: Còn hàng

Đánh giá: 2.4/5 (69 phiếu bầu)

Mô tả chi tiết

    Tải về datasheet IC TL494



   Thông số kỹ thuật:

       Điện áp:



     IC TL494 là loại IC  tạo được Xung dao động Switching có 2 Phase (nghịch đảo trạng thái nhau) qua 2 Transistor xuất dao động là Q1 và Q2. Tín hiệu dao động được xuất trực tiếp thông qua các Transistor Q1 và Q2 bên trong IC TL494 có thể đạt được 500mA cho mỗi lối ra và điện áp cung cấp cho IC nói chung cũng như cho mỗi cổng ra lên tới 40V.



Sơ đồ chân và mạch kiểm tra TL494







    Chân 1 và chân 2: Nhận điện áp hồi tiếp về để tự động điều khiển đầu ra.

    Chân 3: Đầu ra của mạch so sánh.

    Chân 4: Chân lệnh điều khiển IC hoạt động hay không, khi chân 4 = 0V thì Ic hoạt động, khi chân 4 lớn hơn 0V thì IC bị khóa.

     Chân 5 và 6: chân của mạch tạo dao động.

     Chân 7, 9, 10: Chân nối mass.

     Chân 8 và 11: Chân dao động ra.

     Chân 12: Nguồn Vcc.

     Chân 13: Nối với điện áp chuẩn 5V.

     Chân 14: Từ IC ra điện áp chuẩn 5V.

     Chân 15 và 16: Nhận điện áp hồi tiếp.

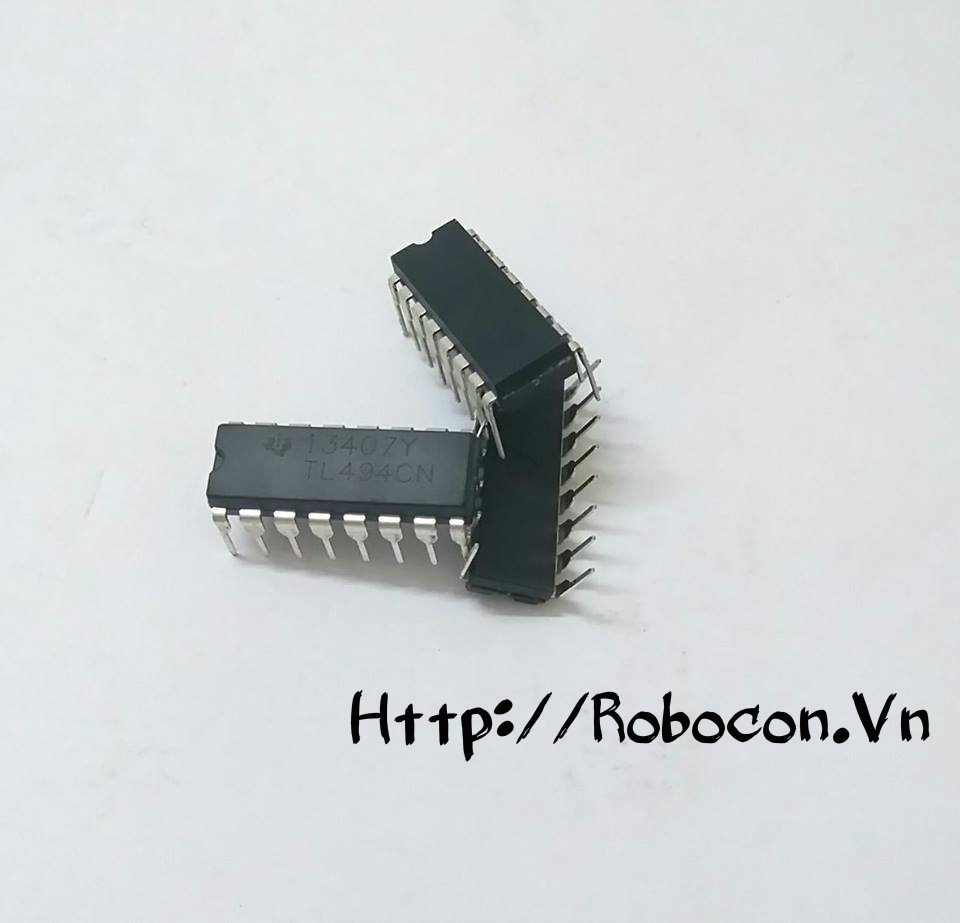

 IC TL494

IC TL494
