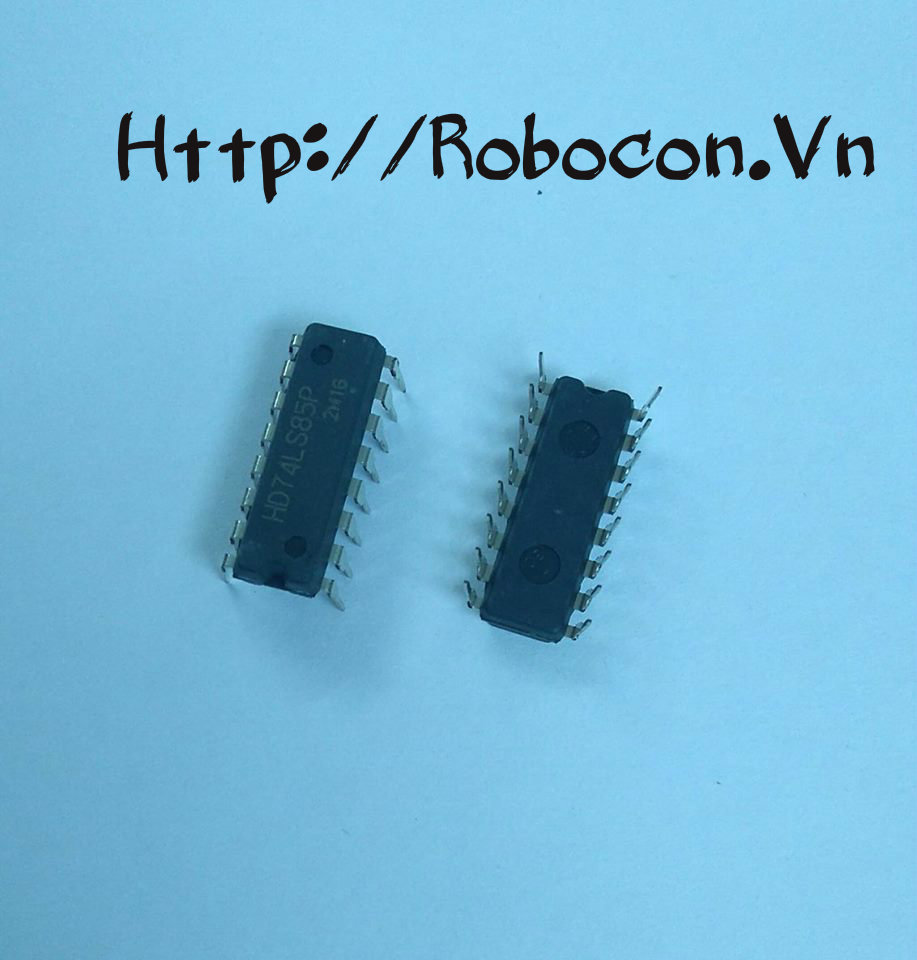

IC42 IC 74LS85 (IC so sánh)

Số Lượng 1-9 10-19 >=20
Giá(VNĐ) 12,000  11,000  10,000
- Xuất Xứ: ON Semiconductor
- Hiện Trạng: Còn hàng

Đánh giá: 2.8/5 (46 phiếu bầu)

Mô tả chi tiết

Tải về datasheet 74LS85



     Thông số kỹ thuật:



              Điện áp cung cấp: 4.75V ~ 5.25V

              Dải nhiệt độ hoạt động: 0 ~ 70oC

              Dòng điện ngõ ra: IOH = -0.4mA, IOL: 8mA



     IC 74LS85 là IC so sánh 2 số nhị phân 8 bit. Mỗi số có bốn đầu vào song song (A0 -A3, B0 -B3); A3, B3 là đầu vào quan trọng nhất. Ba đầu ra được cung cấp: "Một lớn hơn B" (OA> B), "Một ít hơn B" (OA <B), "A bằng B" (OA = B).

     Điện áp đầu vào cung cấp cho IC 74LS85 thấp chỉ trong khoảng từ 4.75V ~ 5.25V, IC hoạt động tốt nhất ở điện áp 5V.



 Sơ đồ chân 74LS85

Sơ đồ chân 74LS85



Nhìn vào bảng sự thật của IC 74LS85 ta có thể thấy được hoạt động của mạch



    Ở 8 trường hợp đầu mạch so sánh bình thường, lần lượt so sánh từ bít cao trước. Khi tất cả các bit của 2 ngõ vào đều bằng nhau thì phải xét đến logic của các ngõ vào nối chồng (được dùng khi ghép chồng nhiều IC để có số bit so sánh lớn hơn). Logic ở các ngõ vào này thực ra là của các ngõ ra tầng so sánh các bit thấp (nếu có). Trường hợp ngõ vào nối chồng nào lên cao thì ngõ ra tương ứng cũng lên cao.Trường hợp các bít trước không so sánh được thì các ngõ ra sau cùng đều thấp. Trường hợp không có tín hiệu ngõ vào nối chồng thì tức là dữ liệu ngõ vào A và B khác nhau nên ngõ ra A < B và A> B đểu ở mức cao. Vậy để mạch so sánh đúng 4 bit thì nên nối ngõ nối chống A = B ở mức cao.





IC 74LS85

IC 74LS85







Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
