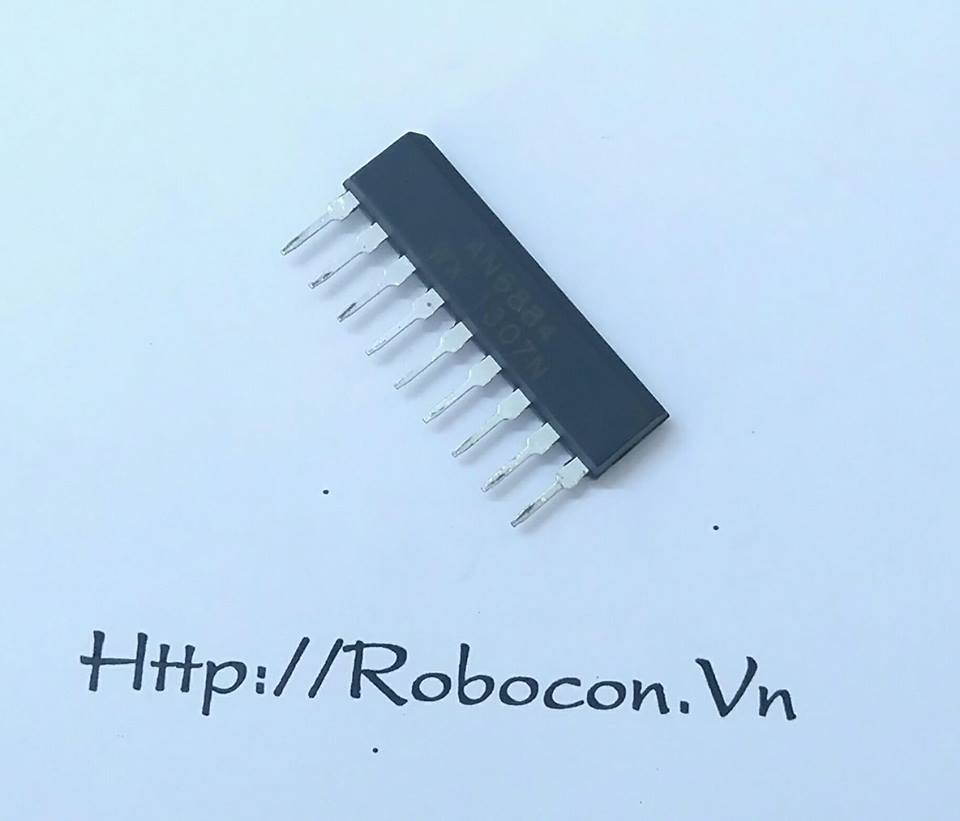

IC38 IC AN6884 IC nháy theo nhạc

Số Lượng 1-3 4-5 >=6
Giá(VNĐ) 6,000  5,500  5,000
- Xuất Xứ: Panasonic
- Hiện Trạng: Còn hàng

Đánh giá: 2.5/5 (75 phiếu bầu)

Mô tả chi tiết

    Tải về datasheet AN6884

    Thông số kỹ thuật:



          Điện áp Vcc: 3.5V~ 16V

          Dòng điện I: 15mA

          5 mức tín hiệu: -10, -5, 0, 3, 6bB.

          Dải nhiệt độ: -25 ~ +75 °C



      IC AN6884  là mạch tích hợp điều khiển 5 mức tín hiệu led, kết hợp hiệu chỉnh hệ số khuếch đại bằng biến trở đầu vào.



      IC AN6884  có thể hoạt động với dải điện áp khá rộng, khoảng biến thiên điện thế hoạt động VCC từ 3.5V đến 16V. Dòng điện ra điều khiển led khoảng 15mA, cho led sáng khi tín hiệu vào ở mức thấp.



 Sơ đồ cấu tạo AN6884

 Sơ đồ cấu tạo AN6884



      Về bản chất AN6884 có cấu tạo gồm 6 bộ OPAM. Trong đó 1 OPAM có tác dụng khuếch đại tín hiệu vào và 5 bộ OPAM còn lại có vai trò như mạch so sánh tín hiệu và được so sánh với Vref. Tùy theo yêu cầu thiết kế mạch Vref có thể thay đổi bằng cách thêm biến trở để phân áp Vref.



      IC AN6884 hoạt động rất đơn giản, yêu cầu ít linh kiện kết nối bên ngoài.



      IC AN6884 được ứng dụng: Làm mạch nháy theo nhạc 5 kênh mono hoặc kết hợp với mạch cube 5x5x5.



Sơ đồ kết nối đơn giản AN6884

 Sơ đồ kết nối đơn giản AN6884
