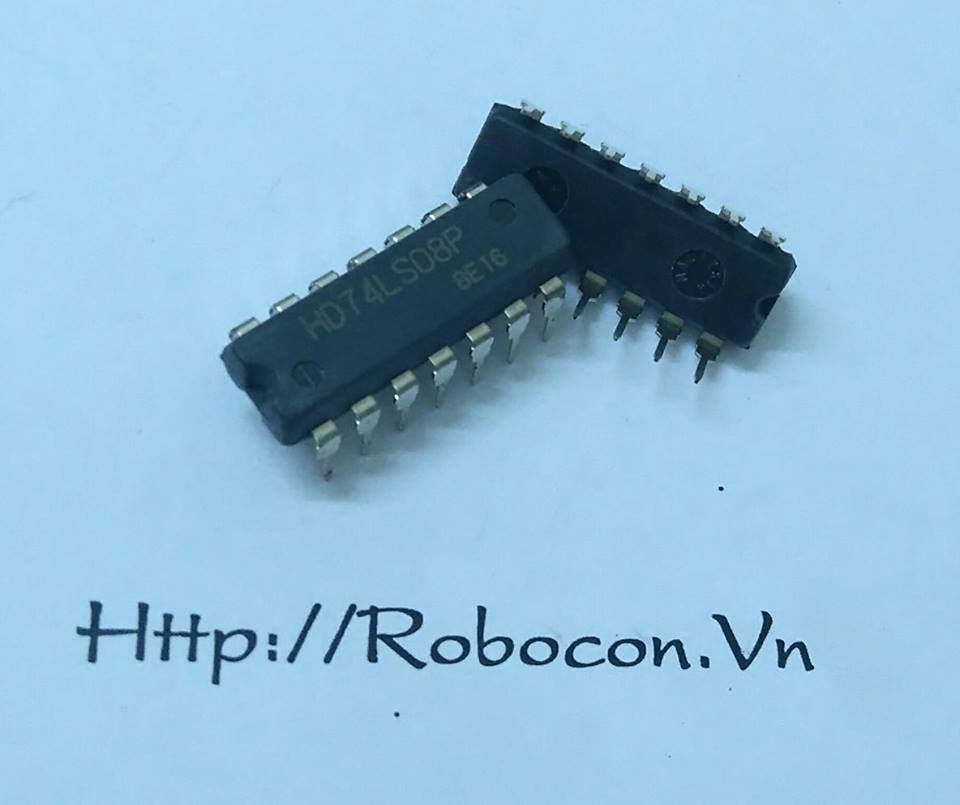

IC18 IC Logic 74LS08 (DIP)

  Tải về datasheet 74LS08

     Thông số kỹ thuật:

              Điện áp cung cấp: 4.75V ~ 5.25V

              Dải nhiệt độ hoạt động: 0 ~ 70^oC

              Dòng điện ra mức cao: I_OH = -0.4mA

              Dòng điện ra mức thấp: I_OL = 8mA

     IC 74LS08 là IC thuộc họ TTL do hãng Fairchild sản xuất. Cấu tạo bên trong IC 74LS08 có bốn cổng logic AND, mỗi cổng có 2 ngõ vào và 1 ngõ ra.

     Điện áp đầu vào cung cấp cho IC 74LS08 thấp chỉ trong khoảng từ 4.75V ~ 5.25V, IC hoạt động tốt nhất ở điện áp 5V.

Sơ đồ chân 74LS08

     Các hoạt động của IC này là rất đơn giản để hiểu nếu chúng ta hiểu được hoạt động của cổng NAND. Bạn có thể nhìn thấy trong sơ đồ trên các cổng NAND N1 ... .N4 được dây độc lập và có sự phụ thuộc vào các cổng. Hoạt động của một cổng NAND:

           Khi một đầu vào ở mức thấp, đầu ra là một cao liên tục.

         Khi một đầu vào được đặt ở mức cao, tín hiệu vào đầu vào khác sẽ được đảo ngược và xuất hiện trên đầu ra.

IC 74LS08
