MDL373 Mạch Tăng Áp Hạ Áp Buck Boost ZK-4KX 0.5V-30V 4A 50W Có Màn Hình LCD

Tính năng sản phẩm:

- Mạch tăng áp hạ áp có chức năng ổn áp ở ngõ ra cho dù điện áp đầu vào có thay đổi cao hơn hoặc thấp hơn điện áp đầu ra.

- Mạch buck-boost ZK-4KX được thiết kế với màn hình hiển thị LCD cho thấy điện áp đầu vào, đầu ra, dòng điện đầu ra, công suất đầu ra, thời gian đầu ra cách trục quan nhất.

- Mạch tăng hạ áp ZK-4KX so với các dòng mạch hạ áp hoặc tăng áp khác là chức năng tùy chỉnh điều chỉnh bằng chiết áp Encoder với độ phân giải tùy chỉnh là 0.01 cho độ chính xác cao. Ngoài ra mạch còn có tính năng hiển thị công suất tải, dung lượng tiêu thụ và thời gian hoạt động trong quá trình sử dụng, tuy nhiên các giá trị này không được lưu lại mà sẽ tự động được reset khi ngắt nguồn.

- Mạch tăng áp hạ áp tự điều chỉnh được sử dụng như 1 nguồn DC đa năng có tích hợp đầy đủ tính năng ưu việt như tích hợp khởi động mềm (Soft Start), bảo vệ điện áp thấp đầu vào, bảo vệ quá áp đầu ra, bảo vệ quá dòng đầu ra, bảo vệ quá công suất, bảo vệ quá nhiệt, bảo vệ quá thời gian, bảo vệ quá dung lượng.

- Mạch ZK-4KX ngoài màn hình hiển thị LCD sản phẩm còn được tích hợp chiết áp encoder và 2 nút nhấn điều chỉnh ở mặt trước giúp dễ dàng thao tác tùy chỉnh giá trị mong muốn.

Hướng dẫn sử dụng sản phẩm :

- Chuyển đổi giá trị hiển thị:

+ Nhấn nút SW để chuyển đổi hiển thị các giá trị Dòng điện (A) - Công suất (W) - Dung lượng (Ah) - Thời gian (h).

+ Nhấn giữ nút SW để chuyển đổi hiển thị màn hình điện áp giữa điện áp đầu vào và điện áp đầu ra.

- Cài đặt điện áp đầu ra:

+ Nhấn nút U/I để vào giao điện cài đặt, màn hình sẽ nháy tại vị trí số cần điều chỉnh, xoay chiết áp Encoder theo chiều kim đồng hồ hoặc ngược lại để tùy chỉnh giá trị mong muốn, nhấn vào nút trên chiết áp Encoder để chuyển Bit số đang cài đặt.

+ Sau khi cài đặt xong, nhấn nút U/I 2 lần để trở về màn hình chính hoặc mạch sẽ lưu lại giá trị và trở về màn hình chính sau 10 giây không thao tác.

- Cài đặt dòng điện tối đa cho đầu ra:

+ Nhấn nút U/I để vào giao diện cài đặt điện áp, sau đó nhấn U/I 1 lần nữa để vào giao điện cài đặt dòng điện, màn hình sẽ nháy tại vị trí số cần điều chỉnh, xoay chiết áp Encoder theo chiều kim đồng hồ hoặc ngược lại để tùy chỉnh giá trị mong muốn, nhấn vào nút trên chiết áp Encoder để chuyển Bit số đang cài đặt.

+ Sau khi cài đặt xong, nhấn nút U/I để trở về màn hình chính hoặc mạch sẽ lưu lại giá trị và trở về màn hình chính sau 10 giây không thao tác.

- Cài đặt trạng thái khởi động mặc định khi mở nguồn:

+ Nhấn giữ nút U/I để vào giao diện cài đặt tham số, tại đây bạn có thể thấy giá trị hiển thị là "OPEN OFF" hoặc "OPEN ON". Với giá trị "OPEN OFF" khi mở nguồn thì ngõ ra mặc định ngắt và ngược lại với "OPEN ON"

+ Nhấn giữ nút chiết áp Encoder để chuyển đổi giữa các giá trị "OPEN OFF" hoặc "OPEN ON". Nhấn giữ nút U/I để trở về màn hình chính.

- Cài đặt các ngưỡng tham số bảo vệ:

+ Nhấn giữ nút U/I để vào giao diện cài đặt tham số, nhấn nút SW cho đến khi hiển thị giá trị bạn cần cài đặt, các ký hiệu được mô tả như sau:

LUP: ngưỡng bảo vệ điện áp thấp
OUP: ngưỡng bảo vệ quá áp
OCP: ngưỡng bảo vệ quá dòng
OPP: ngưỡng bảo vệ quá công suất
OAP: ngưỡng bảo vệ quá dung lượng
OHP: ngưỡng bảo vệ quá thời gian
OTP: ngưỡng bảo vệ quá nhiệt độ

+ Nhấn vào nút trên chiết áp Encoder để chuyển Bit số đang cài đặt, nhấn giữ nút trên chiết áp Encoder để bật hoặc tắt chế độ (chỉ có chế độ bảo vệ quá thời gian và bảo vệ quá dung lượng mới bật/tắt được, còn các chế độ còn lại chỉ có mặc định bật).

+ Xoay chiết áp Encoder theo chiều kim đồng hồ hoặc ngược lại để tùy chỉnh giá trị mong muốn.

+ Sau khi cài đặt xong, nhấn giữ nút U/I để trở lại màn hình chính.

- Hiệu chuẩn điện áp và dòng điện:

+ Nhấn nút U/I để vảo chế độ cài đặt bình thường, nhấn nút SW cho đến khi hiển thị giá trị CAL
Giao diện hiệu chuẩn điện áp đầu vào có ký hiệu: CAL + IN + V
Giao diện hiệu chuẩn điện áp đầu ra có ký hiệu: CAL + OUT + V
Giao diện hiệu dòng điện đầu ra có ký hiệu: CAL + OUT + A
+ Xoay chiết áp Encoder theo chiều kim đồng hồ hoặc ngược lại để tùy chỉnh giá trị mong muốn.
+ Sau khi hoàn tất điều chỉnh, nhấn giữ nút trên chiết áp Encoder để xác nhận và lưu lại tham số đã cài đặt, lúc này đèn sẽ không nháy nữa.
+ Nhấn giữ nút U/I để trở về màn hình chính.

Thông số kỹ thuật :

- Model: ZK-4KX
- Điện áp đầu vào: 5VDC-30VDC
- Điện áp đầu ra: 0.5VDC-30VDC
- Dòng tải đầu ra: 3A tối đa 4A (cần lắp thêm tản nhiệt)
- Công suất đầu ra: 35W tối đa 50W (cần lắp thêm tản nhiệt)
- Hiệu suất: ~88%
- Khởi động mềm (Soft Start): Có
- Chống ngược cực đầu vào: Có
- Chống ngược cực đầu ra: Có
- Bảo vệ điện áp thấp đầu vào: Có (Dải tùy chỉnh 4.8V~30V, mặc định 4.8V)
- Bảo vệ quá áp đầu ra: Có (Dải tùy chỉnh 0.5~31V, mặc định 31V)
- Bảo vệ quá dòng đầu ra: Có (Dải tùy chỉnh 0~4.1A, mặc định 4.1A)
- Bảo vệ quá công suất: Có (Dải tùy chỉnh 0~50W, mặc định 50W)
- Bảo vệ quá nhiệt: Có (Dải tùy chỉnh 80-110℃, mặc định 110℃)
- Bảo vệ quá thời gian: Có (Dải tùy chỉnh 0-100h, mặc định tắt)
- Bảo vệ quá dung lượng: Có (Dải tùy chỉnh 0-60Ah, mặc định tắt)
- Tần số hoạt động: 180KHz
- Kích thước: 79*43*26mm
- Khối lượng: 100g

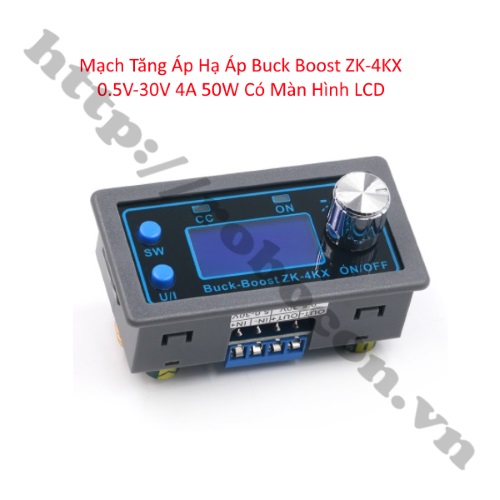

Mạch Tăng Áp Hạ Áp Buck Boost ZK-4KX 0.5V-30V 4A 50W

Chi Tiết Mạch Tăng Áp Hạ Áp Buck Boost ZK-4KX 0.5V-30V 4A 50W

Kích Thước Mạch Tăng Áp Hạ Áp Buck Boost ZK-4KX 0.5V-30V 4A 50W

Ứng Dụng Mạch Tăng Áp Hạ Áp Buck Boost ZK-4KX 0.5V-30V 4A 50W
