PPKP298 MODULE MẠCH CHẾ MÁY HÀN CELL PIN DÙNG SIÊU TỤ VÀ ACQUY DÒNG XẢ CAO

Tính năng sản phẩm:

Mạch PCB timer chế máy hàn cell pin di động công suất cao 3000w được sử dụng để hàn pin lithium 18650/26650/32650 pin sắt bằng siêu tụ hoặc bình acquy. Ưu điểm: tiện lợi, dễ mang theo, ổn định, bền bỉ, chi phí thấp.Dễ dàng hàn tấm mạ niken 0,1mm- 0,12mm.

Lưu ý: Ưu tiên sử dụng Siêu tụ, nếu sử dụng bình Acquy phải dùng bình mới 100% dòng xả trên 200A.

Nguồn điện áp: 12V-15V

Dòng điện hoạt động: 90A- 200A ( 90A đối với siêu tụ và 200A đối với acquy).

Mạch có 5 mosfet 4N04R8, nội trở mạch thấp và sử dụng tụ điện tần số cao giúp bộ nguồn ổn định hơn.

Yêu cầu về pin:

Pin có dòng phóng điện lớn sẽ ảnh hưởng trực tiếp đến hiệu quả hàn. Sử dụng tốt trên các loại pin sau:

Pin axit- chì 20-45ah có hiệu suất tốt và nội trở nhỏ (nội trở nhỏ hơn 10 mili giây và dòng phóng điện lớn hơn 90A)

Bộ pin lithium 3S 3,5-5,5ah dòng xả 45C

Bộ pin 18650 dung lượng 30-35ah

Nếu không rõ về pin bạn tốt hơn nên kéo dài dây thêm khoảng 1 mét với dây khi đó sẽ giảm nguy cơ bị cháy dây nguồn.

 Yêu cầu về nguồn điện:

Mạch hoạt động theo nguyên tắc hàn điểm làm nóng cục bộ nhanh chóng bằng dòng điện cao áp.

Cần cung cấp đủ dòng điện khoảng 90-150A. Công thức tính: công suất x tốc độ xả = công suất tải.

Ví dụ: pin 4000mah, tốc độ xả là 45C (4AX45C = 180A)

Hướng dẫn sử dụng:

- Nhấn nút giữ 2 giây sau đó thả ra để khởi động. Mặc định là mức 1.

- Tăng thêm một mức thì còi kêu và đèn LED nhấp nháy tương ứng với số mức độ. Ví dụ: mức thứ 3, còi kêu bíp ba lần, đèn LED nhấp nháy 3 lần.

Có 5 mức độ, mức thứ 5 là mạnh nhất.

Sau mức thứ 5, nhấn và giữ nút một lần nữa. Thiết bị sẽ tắt nguồn. Ở trạng thái tắt, nhấn và giữ nút để bật nguồn.

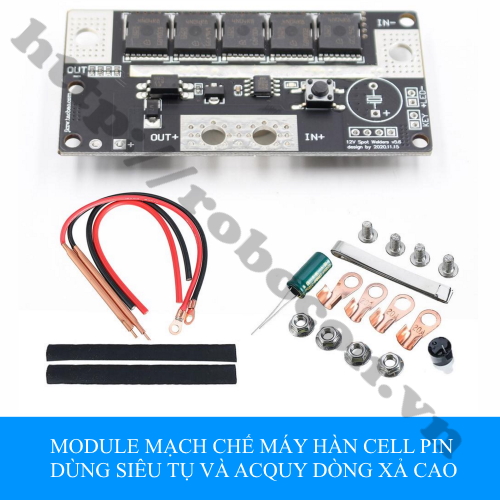

Sản phẩm bao gồm:
+ 1 bảng mạch PCB

+ 2 dây đầu vào

+ 2 dây đầu ra kèm bút hàn/ kim hàn

+ 1 bộ linh kiện hàn

Thông số kỹ thuật:

- Thích hợp cho pin Lithium 18650, 26650, 32650

- Điện áp hoạt động: 12- 15 VDC

- Dòng điện hoạt động: 90A đối với siêu tụ và 200A đối với acquy mới.

- Kích thước: 80x40mm

- Khối lượng: 100g

MODULE MẠCH CHẾ MÁY HÀN CELL PIN DÙNG SIÊU TỤ VÀ ACQUY DÒNG XẢ CAO

SƠ ĐỒ ĐẤU DÂY MODULE MẠCH CHẾ MÁY HÀN CELL PIN DÙNG SIÊU TỤ VÀ ACQUY DÒNG XẢ CAO

KÍCH THƯỚC MODULE MẠCH CHẾ MÁY HÀN CELL PIN DÙNG SIÊU TỤ VÀ ACQUY DÒNG XẢ CAO

MODULE MẠCH CHẾ MÁY HÀN CELL PIN DÙNG SIÊU TỤ VÀ ACQUY DÒNG XẢ CAO
