PPKP297 MẠCH SẠC VÀ BẢO VỆ PIN SẮT LIFEPO4 3.2V 4S 14.4V 100A LOẠI CAO CẤP CÓ IC ĐIỀU KHIỂN

Tính năng sản phẩm:

Mạch sạc cân bằng và bảo vệ pin sắt lithium iron phosphate LiFePO4 3,2V 4s 14.4v 100A loại cao cấp có IC điều khiển IC BM 3451 BHDC- T28A, có hiệu suất ổn định, hỗ trợ bảo vệ ngắt kết nối, bảo vệ quá dòng, bảo vệ quá dòng, bảo vệ quá tải, bảo vệ ngắn mạch, cho dòng xả tối đa lên đến 100A. Bo mạch bảo vệ sử dụng 15 IC MOS điện trở cực thấp (xả 8, sạc 7) có dòng tải lớn.

Phạm vi ứng dụng: pin lithium coban oxit LiCoO2, pin lithium mangan oxit LiMnO2, LiMn2O4, Li2MnO3; pin sắt lithium iron phosphate LiFePO4; lithium niken mangan coban oxide LiNiMnCoO2, Lithi niken coban nhôm oxide LiNiCoAlO2.

Được sử dụng để sạc cân bằng cho:

+ Các loại pin sắt, pin sắt 26650, pin sắt 32650, sử dụng trong các pin máy khoan, máy bắt vít, mày mài, máy cưa, máy cắt công suất lớn, pin năng lượng mặt trời, đèn đường.

+ Máy hút bụi, xe điện cân bằng, xe đạp điện, xe máy điện, ô tô.

+ Điện thoại, laptop, các thiết bị điện tử như đèn pin, điều khiển, máy nghe nhạc, máy ảnh, loa.

Sản phẩm mạch sạc và bảo vệ pin 4S 100A cao cấp còn có thể hàn thêm Điện trở nhiệt NTC ở 2 chân NTC mặt sau của mạch chống quá tải nhiệt. Lưu ý sản phẩm chưa bao gồm Điện trở nhiệt.

Khuyến nghị mạch bảo vệ pin 3,2V 4S 14,4V 100A

– Các cell (cặp cell) phải đều volt, cân bằng điện áp với nhau trước khi lắp vào mạch.

Theo sơ đồ:

- Chân B- = B1 = 0V; B2 = 3.2V; chân B2 = 6.4V; B4 = 9.6V; B+ = 12.8v

– Chân P-  trên mạch là ngõ ra Tải

– Chân C-  trên mạch là ngõ ra Sạc

Thông số kỹ thuật :

- IC điều khiển: IC BM 3451 BHDC- T28A

- Kích thước: 61x42mm

- Điện áp xả : 12.8VDC

- Điện áp sạc đầy: 14.4V

- Dòng xả max :100A

- Có bảo vệ chống ngắn mạch

- Thời gian trễ: 1.5-2.5S

- Bảo vệ quá tải dòng điện: 100A

- Bảo vệ quá xả dòng điện: 100A

- Thời gian trễ bảo vệ quá xả: 0.5-1.5S

- Bảo vệ nhiệt độ: Có

- Ngắt kết nối bảo vệ: Có

- Bảo vệ thiếu hụt: Có

- Độ trễ thiếu hụt: 100-600 uS

- Phục hồi bảo vệ thiếu hụt: có

- Dòng sạc: 60A

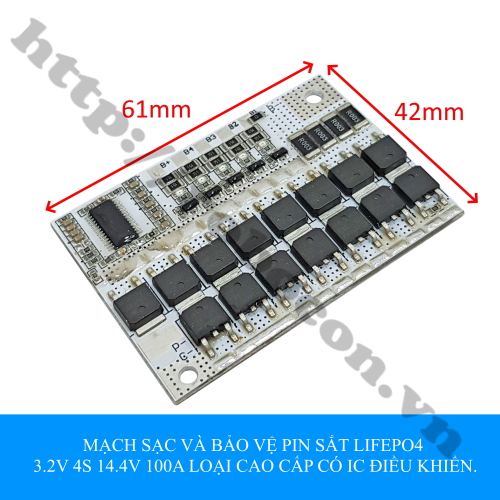

MẠCH SẠC VÀ BẢO VỆ PIN SẮT LIFEPO4 3.2V 4s 14.4v 100A LOẠI CAO CẤP CÓ IC ĐIỀU KHIỂN

SƠ ĐỒ ĐI DÂY CỦA MẠCH

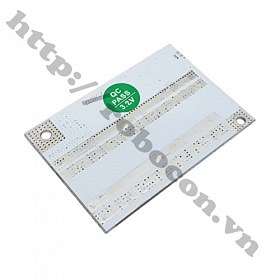

IC ĐIỀU KHIỂN VÀ CHÂN HÀN ĐIỆN TRỞ NHIỆT NTC

MẠCH SẠC VÀ BẢO VỆ PIN SẮT LIFEPO4 3.2V 4s 14.4v 100A LOẠI CAO CẤP CÓ IC ĐIỀU KHIỂN

MẠCH SẠC VÀ BẢO VỆ PIN SẮT LIFEPO4 3.2V 4s 14.4v 100A LOẠI CAO CẤP CÓ IC ĐIỀU KHIỂN
