MDL69 Module Tạo Xung NE555

Số Lượng 1-9 10-19 >=20
Giá(VNĐ) 15,000  14,500  14,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 1.7/5 (34 phiếu bầu)

Mô tả chi tiết

Tính năng chính:

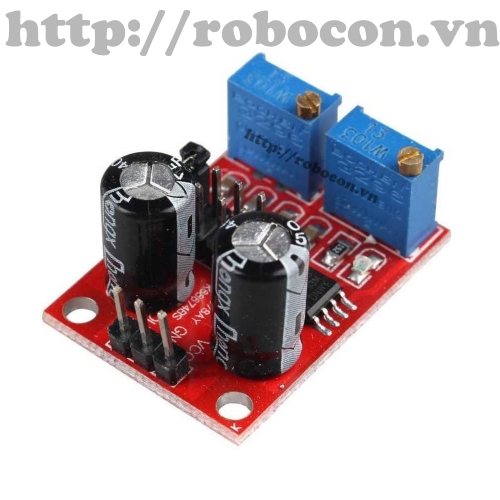

Board mạch nhỏ sử dụng chip NE555 quen thuộc như một máy phát tín hiệu sóng vuông được sử dụng cho các mục đích phát triển trong giai đoạn thử nghiệm, để tạo ra sóng vuông điều khiển motor hoặc tạo ra xung có thể điều chỉnh để kiểm soát mạch liên quan.



Thông số kỹ thuật:

Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được.

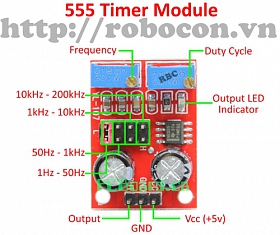

Vùng tần số ngõ ra có thể chọn:

LF: 1Hz ~ 50Hz
IF: 50Hz ~ 1KHz
High-frequency: 1KHz ~ 10KHz
HF: 10KHz ~ 200KHz

LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy

Độ lớn Maximum dòng ngõ ra :

>=15mA (khi nguồn ngõ vào 5V)

 >=35mA(khi nguồn ngõ vào là 12V)

Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau)

Dòng ngõ vào: >=100mA.

Điện thế ngõ vào: từ 5 ~ 15V.

Chú ý: khi nguồn cung là 5V, áp ngõ ra có thể xung quanh giá trị 15mA. Khi nguồn cấp là 15V thì dòng ngõ ra có thể đạt xung quanh giá trị 35mA.

Tần số ngõ ra có thể điều chỉnh được thông qua công thức sau:

T = 0.7(RA + 2*RB) *C

Trong đó: RA, RB từ 010k.

LF khi C = 0.00uF

IF khi C = 0.1uF

HF khi C = 1uF

HF khi C = 100uF







MDL69 Module Tạo Xung NE 555





MDL69 Module Tạo Xung NE 555





MDL69 Module Tạo Xung NE 555





MDL69 Module Tạo Xung NE 555







MDL69 Module Tạo Xung NE 555





MDL69 Module Tạo Xung NE 555









Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
