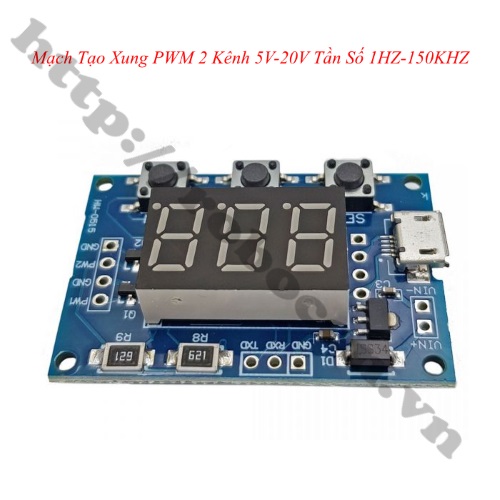

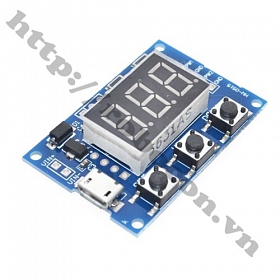

MDL385 Mạch Tạo Xung PWM 2 Kênh 5V-20V Tần Số 1HZ-150KHZ Hiển Thị Led

Tính năng sản phẩm:

- Mạch tạo xung PWM 2 kênh 5V-20V tần số 1hz-50khz hay còn gọi là mạch tạo tín hiệu xung vuông là thiết bị cung cấp tín hiệu điện ở nhiều tần số, sóng vuông và mức đầu ra. Mạch tạo xung PWM 5V-20V được sử dụng như nguồn tín hiệu hoặc nguồn kích thích để thử nghiệm. Được sử dụng rộng rãi trong thực tiễn sản xuất và công nghệ.

- Mạch tạo xung PWM 5V-20V là một mô đun máy phát PWM 2 kênh nhỏ với tần số thay đổi 1Hz đến 150kHz và chu kỳ nhiệm vụ 0% đến 100%. Tần số PWM và chu kỳ làm việc của mỗi kênh có thể được điều khiển độc lập bằng cách sử dụng các nút nhấn chuyển mạch được tích hợp trên mạch.

- Mạch điều chỉnh tần số PWM 5V-20V với phiên bản cải tiến được hiển thị bằng màn hình Led dễ dàng lắp ghép với mạch điện. Mạch tạo xung PWM có thể được cấp nguồn bằng nguồn điện DC bên ngoài 5V-20VDC nhưng mạch cũng chấp nhận nguồn điện Micro USB 5VDC.

Hướng dẫn sử dụng Module tạo xung PWM 2 kênh:
- Module có 3 nút :SET, UP, DOWN

- Nhấn nhả nút SET để hiển thị bốn thông số

- FA1: tần số kênh 1

- dU1: độ rộng xung kênh 1

- FA2: tần số kênh 2

- dU2: độ rộng xung kênh 2

Nhấn giữ nút SET để thay đổi kiểu hiển thị xung tương ứng với giá trị của tần số

• Các kiểu hiển thị của Module tạo xung PWM 2 kênh

1. XXX : 1Hz ~ 999Hz o XX.X: 0.1KHz ~ 99.9KHz

2. X.X.X: 1KHz ~ 150 KHz

 • Ví dụ:

o Màn hình hiển thị: 10.5 có nghĩa là 10.5Khz o 1.2.3 có nghĩa là 123KHz o Nhấn nhả nút UP hoặc DOWN để chỉnh trực tiếp các thông số ( nhấn giữ để tăng nhanh hoặc giảm nhanh )

o Các thông số được lưu sau khi ngắt nguồn

Phạm vi sử dụng:
1. Được sử dụng làm một máy phát tín hiệu sóng vuông để tạo ra tín hiệu sóng vuông để phát triển thử nghiệm.
2. Phát xung cho driver động cơ bước.
3. Tạo xung cho các ứng dụng dimmer LED, PWM động cơ;
4. Tạo xung có thể điều chỉnh để điều khiển các mạch liên quan (các ứng dụng điều chỉnh tốc độ và làm mờ PWM).

Thông số kỹ thuật:

-  Điện áp hoạt động: 5V-20V, hỗ trợ nguồn 5VDC từ micro USB 5.0V

-  Phạm vi tần số: 1Hz ~ 150KHz

-  Điện áp đầu vào: 4.75V-24V

-  Điện áp đầu ra: 0.93V-18V

-  Dòng điện đầu ra: 2.5A đỉnh đầu ra 4A liên tục đầu ra!

-  Độ chính xác tần số: Độ chính xác khoảng 2% trong mỗi phạm vi

-  Khả năng tải tín hiệu: Dòng điện đầu ra 8-30mA

-  Biên độ đầu ra: 5 Vpp mặc định ( có thể thay đổi bằng nguồn điện bên ngoài)

-  Nhiệt độ môi trường: -20 ~ +70 độ C.

-  Kích thước: 43x29mm

-  Khối lượng: 10g
