MDL361 Module Mạch Quản Lý Sạc Xả Pin, Ắc Quy Tự Ngắt 6V-40V HCW-M631

Tính năng sản phẩm:

- Mạch quản lý sạc pin, ắc quy tự ngắt HCW-M631 được sử dụng để quản lý đóng ngắt điện sạc cho pin hoặc ắc quy từ 6V – 40VDC.

- Mạch thích hợp với các loại pin lithium ion 3s, 4s,… tối đa 40vdc.

- Mạch gồm các chức năng như kiểm soát điện áp, đo điện áp, xả pin, nạp pin, sạc pin, điều chỉnh thời gian sạc, bảo vệ quá áp hoặc dưới áp,…

- Mạch được tích hợp chip điều khiển điện áp sạc cho pin hoặc ắc quy với 3 nút nhấn điều chỉnh chế độ cài đặt, điện áp sạc và điện áp ngắt.

Các chức năng của mạch:

P0 gồm các chức năng sau: giá trị mặc định là U

U: Đo điện áp

P: Bảo vệ quá áp hoặc dưới áp

C: Nạp liên tục

F: Thời gian xả

Cách thức hoạt động:

P0= U: Relay không hoạt động.

P0= P: Giới hạn điện áp thấp <= điện áp đo được <= giới hạn điện áp cao: relay đóng, ngoài ngưỡng cài đặt: relay ngắt.

P0=C: Điện áp đo được <= giới hạn điện áp thấp: relay đóng; Điện áp đo được >= giới hạn điện áp cao: relay ngắt.

P0=D: Chế độ xả điện: Điện áp đo được >= giới hạn điện áp cao: relay đóng, điện áp đo được <= giới hạn điện áp thấp: relay ngắt.

P1: Cài đặt giới hạn điện áp thấp: 0V < dải cài đặt < Giới hạn điện áp cao -0.1V.

P2: Cài đặt giới hạn điện áp cao: Giới hạn điện áp cao +0.1V < dải cài đặt < 120V.

P3: Thời gian sạc hoặc xả: 0.01 - 9.59 (bật bộ hẹn giờ), A.00(bộ hẹn giờ không hoạt động)

Mô tả: giá trị cài đặt x.xx, với giá trị trước dấu thập phân thể hiện giờ và giá trị sau dấu thập phân thể hiện phút.

Bảng cài đặt giá trị điện áp tham khảo:

Ắc quy                      Điện áp cần điều chỉnh

 6V                                    6 - 7.2v

12V                                 12 - 14.4V

24V                                 24 - 28.8V

36V                                 36 - 46.8V

48V                                 48 - 57.6V

72V                                 72 - 86.4V

Thông số kỹ thuật:

- Mã sản phẩm: HCW-M631

- Kích thước: 66 x 46 x 16mm

- Thích hợp cho các loại pin và ắc quy 6V-40V

- Điện áp hoạt động: 6 - 40VDC

- Độ chính xác: 0.1V

- Ngõ ra: 3 chân relay NC-COM-NO

- Khối lượng: 50g

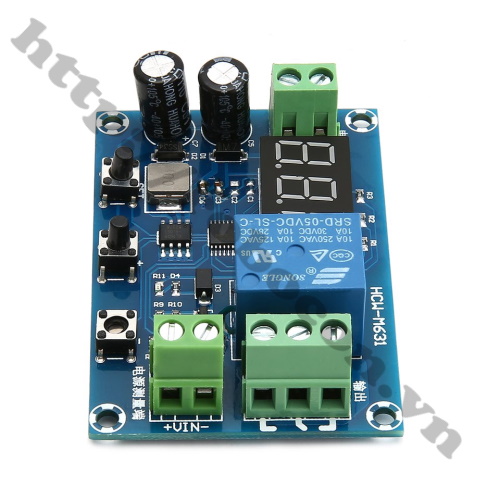

Module Mạch Quản Lý Sạc Xả Pin, Ắc Quy Tự Ngắt 6V-40V HCW-M631

Module Mạch Quản Lý Sạc Xả Pin, Ắc Quy Tự Ngắt 6V-40V HCW-M631

Kích Thước Module Mạch Quản Lý Sạc Xả Pin, Ắc Quy Tự Ngắt 6V-40V HCW-M631

Sơ Đồ Đấu Nối Mạch Xả Pin

Sơ Đồ Module Mạch Quản Lý Sạc Xả Pin, Ắc Quy Tự Ngắt 6V-40V HCW-M631

Các Ứng Dụng Của Mạch Quản Lý Sạc Xả Pin, Ắc Quy Tự Ngắt HCW-M631
