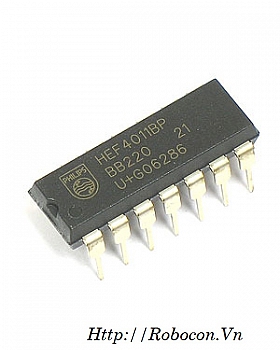

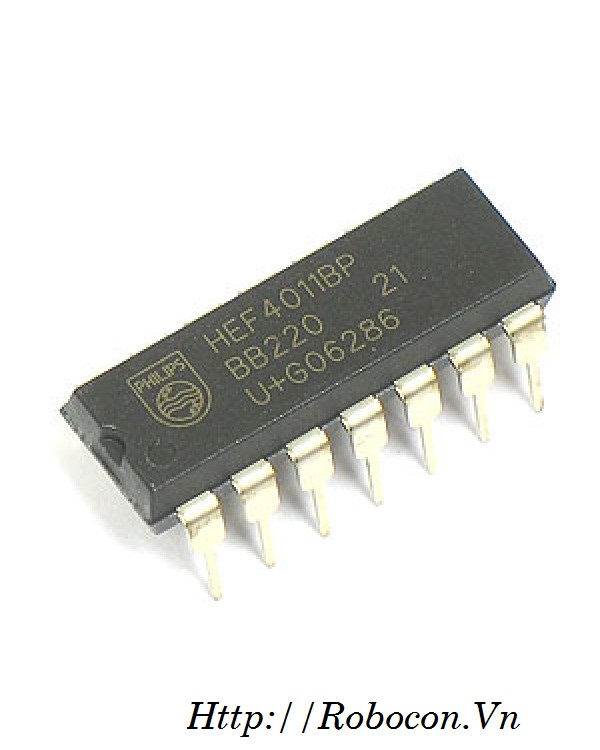

IC8 IC đếm CD4011BE (DIP)

     Tải về datasheet CD4011

      Đặc tính kỹ thuật:

            Điện áp làm việc: 3 -15V

            Nhiệt độ làm việc: -55 ~ 125

            Công suất kênh kép: 700W

            Công suất đơn kênh: 500mW

            Dải nhiệt độ: -55C to 125C

            Mức áp logic mức cao/thấp: 10V/0V

            Chu kỳ cắt xung: 500ns

         Cấu tạo bên trong IC CD4011BCN có bốn cổng logic NAND, mỗi cổng có 2 ngõ vào và 1 ngõ ra. Điện áp cung cấp để IC có thể hoạt động được nhỏ  nhất là 3V và lớn nhất là 15V. Dòng điện ra ở mỗi ngõ ra có thể lên đến 10mA.

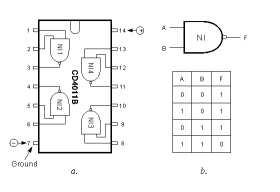

 Sơ đồ chân IC CD4011

                                Pin 7 là nguồn cung cấp tiêu cực.

                                Pin 14 là nguồn cung cấp tích cực.

                                Chân 1 & 2, 5 & 6, 8 & 9, 12 & 13 là các yếu tố đầu vào cửa.

                                Pins 3, 4, 10, 11 là kết quả đầu ra cửa.

         Các hoạt động của IC CD4011 là rất đơn giản để hiểu nếu chúng ta hiểu được hoạt động của cổng NAND. Bạn có thể nhìn thấy trong sơ đồ trên các cổng NAND N1 ... .N4 được dây độc lập và có sự phụ thuộc vào các cổng. Hoạt động của một cổng NAND:

        Khi một đầu vào ở mức thấp, đầu ra là một cao liên tục.

        Khi một đầu vào được đặt ở mức cao, tín hiệu vào đầu vào khác sẽ được đảo ngược và xuất hiện trên đầu ra.

         IC CD4011 thường được ứng dụng trong các mạch phát FM, mạch cảm ứng chạm tay

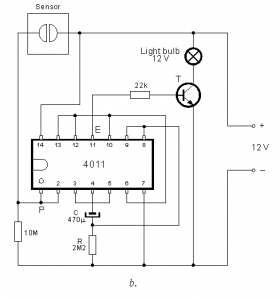

Sơ đồ mạch cảm ứng đơn giản với CD4011
