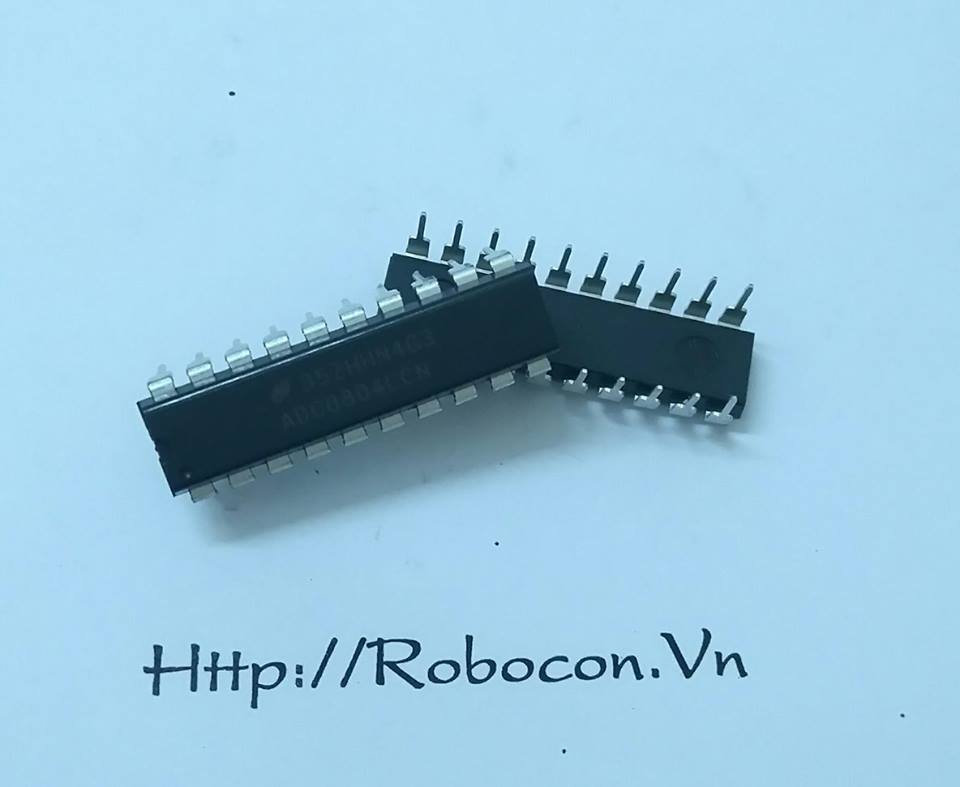

IC52 IC ADC0804 (IC chuyển đổi)

      Tải về datasheet ADC0804

     Thông số kỹ thuật:

         Độ phân giải 8bit

         Nguồn cung cấp: +5V

         Điện áp ngõ vào:  0-5V

         Thời gian chuyển đổi không bé hơn 110µs.

     Chip ADC0804 là bộ chuyển đổi tương tự số thuộc họ ADC800 của hãng National Semiconductor. Chip có điện áp nuôi +5V và độ phân giải 8 bit. Ngoài độ phân giải thì thời gian chuyển đổi cũng là một tham số quan trọng khi đánh giá bộ ADC. Thời gian chuyển đổi được định nghĩa là thời gian mà bộ ADC cần để chuyển một đầu vào tương tự thành một số nhị phân. Đối với ADC0804 thì thời gian chuyển đổi phụ thuộc vào tần số đồng hồ được cấp tới chân CLK và CLK IN và không bé hơn 110µs.

Sơ đồ chân IC ADC0804

    Các chân khác của ADC0804 có chức năng như sau:

       CS: Chân số 1, là chân chọn chip, đầu vào tích cực mức thấp được sử dụng để kích hoạt Chip ADC0804.
       RD: Chân số 2, là chân nhận tín hiệu vào tích cực ở mức thấp.
       WR: Chân số 3, đây là chân vào tích cực mức thấp được dùng báo cho ADC biết để bắt đầu quá trình chuyển đổi. .
       Ngắt INTR : Chân số 5, là chân ra tích cực mức thấp.
       Vin (+) và Vin (-) : Chân số 6 và chân số 7, đây là 2 đầu vào tương tự vi sai.
       Vcc : Chân số 20, là chân nguồn nuôi +5V.
       Vref/2 : Chân số 9, là chân điện áp đầu vào được dùng làm điện áp tham chiếu.

       CLK IN và CLK R: CLK IN (chân số 4), là chân vào nối tới đồng hồ ngoài được sử dụng để tạo thời gian. Tuy nhiên ADC0804 cũng có một bộ tạo xung đồng hồ riêng. Để  dùng đồng hồ riêng thì các chân CLK IN và CLK R (chân số 19) được nối với một tụ điện và một điện trở.

ADC0804 free-running (self-clocked) schematic
