IC137 IC so sánh LM393 OP AMP SOP- 8 SMD chính hãng.

Tính năng sản phẩm:

IC so sánh LM393 OP AMP SOP- 8 là một IC so sánh điện áp 8 chân dán được sử dụng rộng rãi, đóng gói SOP- 8 và các gói khác. IC nhỏ này được tích hợp nhiều tính năng phù hợp để sử dụng làm bộ so sánh. IC chứa hai opamps so sánh độ chính xác cao riêng biệt có thể hoạt động từ nguồn điện đơn hoặc kép.

Một tính năng khác là dải điện áp cung cấp rộng nên có thể sử dụng IC trong nhiều ứng dụng khác nhau. IC này yêu cầu dòng điện hoạt động thấp do đó rất lý tưởng để sử dụng trong các thiết bị di động và hoạt động bằng pin. Các ứng dụng: mạch so sánh, phát hiện điện áp, ứng dụng dao động ứng dụng hệ thống logic, mạch khuếch đại, mạch điều khiển giai điệu, bộ điều chỉnh đồ họa âm thanh, thiết bị phát sóng âm thanh, video.

Hệ thống logic đầu ra có thể được sử dụng trong các mạch kỹ thuật số. Dòng điện đầu ra tối đa của IC là 20mA đủ để điều khiển các transistor và hệ thống logic, thiết bị logic và vi điều khiển.

Sơ đồ chân IC LM393

Chân số 1 (đầu ra A): đầu ra của Op-amp thứ nhất của IC.

Chân số 2 (đầu vào đảo ngược A): đầu vào đảo ngược của Op-amp thứ nhất của IC.

Chân số 3 (đầu vào không đảo ngược A): đầu vào không đảo ngược của Op-amp thứ nhất của IC.

Chân số 4 (nối đất GND): Nối đất / âm tính cho cả hai Op-amp của IC.

Chân số 5 (đầu vào đảo ngược B): đầu vào đảo ngược của Op-amp thứ hai của IC.

Chân số 6 (đầu vào không đảo ngược B): đầu vào không đảo ngược của Op-amp thứ hai của IC.

Chân số 7 (đầu ra B): đầu ra của Op-amp thứ hai của IC.

Chân số 8 (Vcc): cấp điện dương của các Op-amp của IC.

Tham khảo link datasheet: tại đây.

Thông số kỹ thuật:

- Dải nguồn nuôi: 2- 36Vdc.

- Dải nguồn nuôi kép:  1- 18Vdc.

- Dòng cực máng độc lập: 0.4mA.

- Dòng lối vào: 25nA.

- Dòng offset lối vào: 5nA

- Điệp áp off set cực đại: 3mA.

- Điện áp bão hòa lối ra: 250mV, 4mA

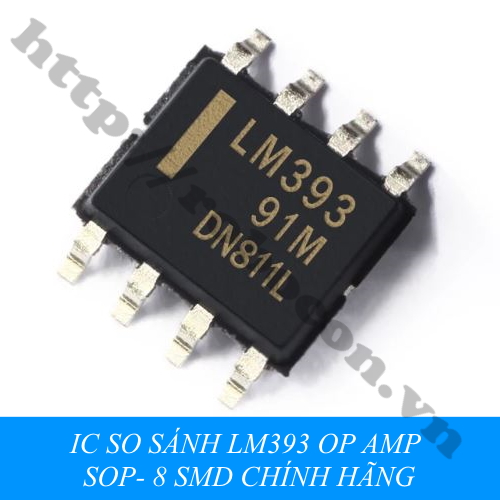

IC so sánh LM393 OP AMP SOP- 8 SMD chính hãng

Kích thước ic so sánh LM393 OP AMP SOP- 8 SMD chính hãng

Sơ đồ chân ic so sánh LM393 OP AMP SOP- 8 SMD chính hãng

 IC so sánh LM393 OP AMP SOP- 8 SMD chính hãng
