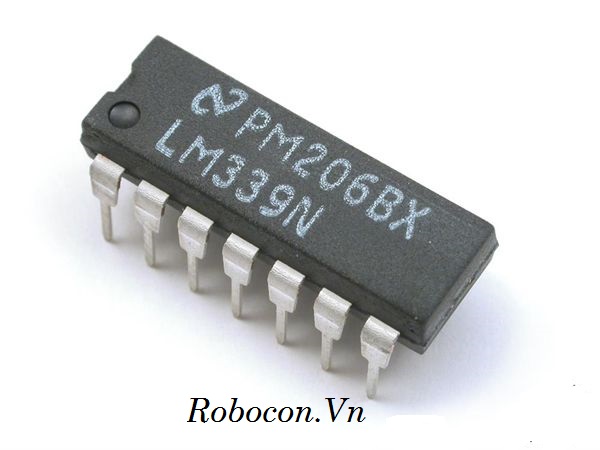

IC11 IC so sánh LM339 (DIP)

Tải về datasheet LM339

        Thông số kỹ thuật:

              Model: 14 chân, xuyên lỗ

              Điện áp: 3V - 36V (Nguồn đơn)

              Dải nhiệt độ hoạt động: 0 ~ 70^oC

         IC so sánh LM339N gồm bốn bộ so sánh độc lập, với điện áp offset thấp cỡ 2mV cho cả 4 bộ so sánh. LM339N được thiết kế để làm việc với một nguồn đơn trong dải điện áp rộng nhưng cũng có thể hoạt động từ nguồn kép. Dòng điện cung cấp cho cực máng LM339N độc lập với nguồn cung cấp. LM339 có đặc điểm nổi bật là vùng điện áp mode chung đầu vào bao gồm cả đất, ngay cả khi hoạt động từ nguồn đơn.

Sơ đồ chân LM339

         Ứng dụng của LM339 bao gồm các bộ so sánh, các bộ chuyển đổi tương tự sang số đơn giản, máy phát xung vuông, các bộ đa rung và cổng logic số điện áp cao. LM339 được thiết kế với giao diện trực tiếp TTL và CMOS. Khi hoạt động từ nguồn công trừ nó sẽ được thiết kế với giao diện trực tiếp CMOS, trong đó nguồn cực máng thấp của LM339 là một lợi thế so với các bộ so sánh chuẩn.

Sơ đồ mạch điiện cấu tạo LM339
