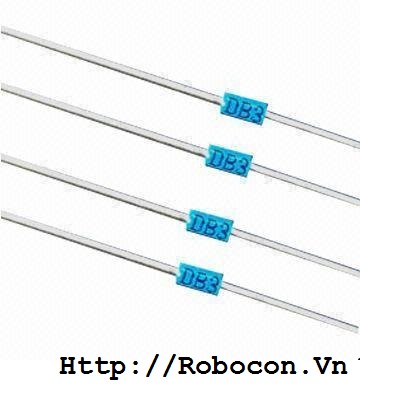

TTD10 Diac DB3

Tải về datasheet Diac DB3

     Thông số kỹ thuật:

           Dòng điện trung bình: 2A

           Điện áp dẫn: V_BO = 32V

           Delta V: 3V

           Nhiệt độ hoạt động: -40^oC ~ 125^oC

         Về cấu tạo, Diac DB3 giống như một SCR không có cực cổng hay đúng hơn là một transistor không có cực nền.

         Hoạt động của Diac DB3: Khi áp một hiệu điện thế một chiều theo một chiều nhất định thì khi đến điện thế V_BO, Diac dẫn điện và khi áp hiệu thế theo chiều ngược lại thì đến trị số -V_BO, Diac cũng dẫn điện, Diac thể hiện một điện trở âm (điện thế hai đầu Diac giảm khi dòng điện qua Diac tăng).

 Cấu tạo, ký hiệu, mạch tương đương của Diac

         Diac DB3 có dải nhiệt độ hoạt động khá rộng từ -40^oC cho tới 125^oC, tuy nhiên Diac lại có công suất khá thấp, ở nhiệt độ 25 công suất củ Diac chỉ đạt 150mW. Trong ứng dụng, DIAC thường dùng để mở Triac: ví dụ như mạch điều chỉnh độ sáng của bóng đèn.

Các loại Diac
