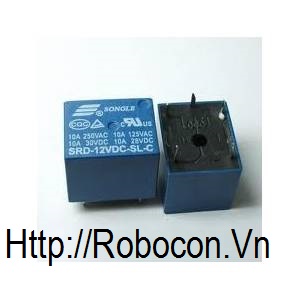

RE2 RELAY 12V 5 CHÂN SRD-12VDC

Số Lượng 1-49 50-99 >=100
Giá(VNĐ) 7,600  7,400  7,300
- Xuất Xứ: Songle
- Hiện Trạng: Còn hàng

Đánh giá: 2.6/5 (84 phiếu bầu)

Mô tả chi tiết

      Thông số kỹ thuật:

              Điện áp điều khiển: 12V

              Dòng điện cực đại: 10A

              Thời gian tác động: 10ms

              Thời gian nhả hãm: 5ms

              Nhiệt độ hoạt động: -45oC ~ 75oC



       Relay 5 chân SRD-12VDC là loại linh kiện đóng ngắt điện cơ đơn giản. Nó gồm 2 phần chính là cuộn hút và các tiếp điểm. Cấu tạo của relay được mô tả trong hình.

 Sơ đồ kích thước Relay 5V 5 chân

Sơ đồ kích thước Relay 12V 5 chân



                Chân 1 và chân 2 được nối vào cuộn hút, khi có điện vào cuộn hút sẽ hút tiếp điểm chuyển từ vị trí 4 xuống tiếp điểm 5
                Chân 3: đặt điện áp(nếu là loại Relay 12V thì đặt 12V DC vào đây)
                Chân 4, chân 5: tiếp điểm.


      Ứng dụng của rờ-le:


             Nhìn chung, công dụng của rờ-le là "dùng một năng lượng nhỏ để đóng cắt nguồn năng lượng lớn hơn".
             Rờ-le được dùng khá thông dụng trong các ứng dụng điều khiển động cơ và chiếu sáng.
             Khi cần đóng cắt nguồn năng lượng lớn, rờ-le thường được ghép nối tiếp. Nghĩa là một rờ-le nhỏ điều khiển một rờ-le lớn hơn, và rơ-le lớn sẽ điều khiển nguồn công suất.



Relay 12V 5 chân

Relay 12V 5 chân
