OP6 Opto Cách Ly Quang MOC3052 Dip6 Chính Hãng

Tính năng sản phẩm:

- MOC3052 DIP6 6 chân chính hãng Fairchild là linh kiện được sử dụng để cách ly giữa các khối chênh lệch nhau về điện hay công suất, cách ly điều khiển giữa hai tầng mạch điện khác nhau, ngăn các xung điện áp cao hay các phần tử công suất lớn có thể làm hư hỏng các ngõ điều khiển công suất nhỏ trên board mạch.

- Opto cách ly quang MOC3052 chân cắm có led hồng ngoại bên trong được kết nối giữa chân 1 và chân 2. Cổng NAND kết nối chân cathode của đèn led với đất dựa trên tín hiệu PWM từ vi điều khiển. Một chân đầu vào của cổng NAND sẽ được kết nối với đất trong khi chân kia được kết nối với tín hiệu PWM.

- Dựa trên tín hiệu PWM, đèn led sẽ được bật trong khoảng thời gian cụ thể mà triac bên trong cũng sẽ được bật. Khi bật triac bên trong, nó sẽ chuyển đổi triac bên ngoài, đến lượt nó sẽ điều khiển tải AC. Do đó, dựa trên chu kỳ làm việc của PWM, điện áp đầu ra cũng sẽ thay đổi cho phép chúng ta kiểm soát tốc độ cường độ của tải.

- Ứng dụng của MOC3052: bộ điều chỉnh độ sáng AC, điều khiển contactor hoặc relay, điều khiển tốc độ động cơ AC, mạch ghép nhiễu, điều khiển tải AC bằng MCU hoặc MPU, điều khiển nguồn AC hoặc DC, solenoid hoặc điều khiển van, mạch timer, mạch máy hàn cell pin, máy hàn sắt, máy hàn điểm, máy hàn hồ quang,…

- Các bạn có thể tham khảo link datasheet: Tại đây

Thông số kỹ thuật:

- Mã sản phẩm: MOC3052

- Hãng sản xuất: Fairchild

- Điện áp: 2.5-12V

+ VR: 3V

+ VF:1.5V

+ VDRM: 600V

- Dòng điện: IF:60mA

+ IR: 100uA

+ ITSM:1A

+ IDRM: 100nA

- Nhiệt độ hoạt động: -40°C ~ 85°C

- Loại chân: chân cắm

- Kiểu chân: DIP 6

- Khối lượng: 5g

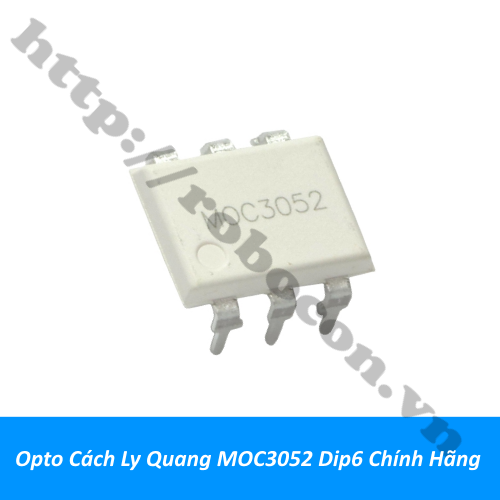

Opto Cách Ly Quang MOC3052 Dip6 Chính Hãng

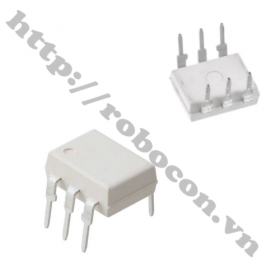

Opto Cách Ly Quang MOC3052 Dip6 Chính Hãng

Opto Cách Ly Quang MOC3052 Dip6 Chính Hãng
