OP4 Opto Cách Ly Quang MOC3041 Dip6 Chính Hãng

Tính năng sản phẩm:

- MOC3041 DIP6 6 chân chính hãng là linh kiện được sử dụng để cách ly giữa các khối chênh lệch nhau về điện hay công suất, cách ly điều khiển giữa hai tầng mạch điện khác nhau, ngăn các xung điện áp cao hay các phần tử công suất lớn có thể làm hư hỏng các ngõ điều khiển công suất nhỏ trên board mạch.
- Opto cách ly quang MOC3041 chân cắm có led hồng ngoại bên trong được kết nối giữa chân 1 và chân 2. Nguồn điện áp Vcc cung cấp 15mA thông qua điện trở Rin đến chân anode của đèn led. Cổng NAND kết nối chân cathode của đèn led với đất dựa trên tín hiệu PWM từ vi điều khiển. Một chân đầu vào của cổng NAND sẽ được kết nối với đất trong khi chân kia được kết nối với tín hiệu PWM.
- Dựa trên tín hiệu PWM, đèn led sẽ được bật trong khoảng thời gian cụ thể mà triac bên trong cũng sẽ được bật. Khi bật triac bên trong, nó sẽ chuyển đổi triac bên ngoài, đến lượt nó sẽ điều khiển tải AC. Điện trở 39 ohm và tụ điện 0,01uF tạo thành một mạch Snubber. Do đó, dựa trên chu kỳ làm việc của PWM, điện áp đầu ra cũng sẽ thay đổi cho phép chúng ta kiểm soát tốc độ cường độ của tải.

- Ứng dụng của MOC3041:

+ Bộ điều chỉnh độ sáng AC

+ Điều khiển contactor hoặc relay

+ Điều khiển tốc độ động cơ AC

+ Mạch ghép nhiễu

+ Điều khiển tải AC bằng MCU hoặc MPU

+ Điều khiển nguồn AC hoặc DC

+ Solenoid hoặc điều khiển van

- Tham khảo datasheet: Tại đây

Thông số kỹ thuật:

- Mã sản phẩm: MOC3041
- Điện áp thuận diode LED đầu vào: 1.3V.
- Dòng kích hoạt thuận LED: 15mA.
- Điện áp chân đầu ra TRIAC: 400V (tối đa).
- Dòng đầu ra đỉnh TRIAC: 1A.
- Có dạng PDIP 6 chân có và không có hậu tố M.
- Kiểu chân: DIP 6.
- Khối lượng: 5g

Opto Cách Ly Quang MOC3041 Dip6 Chính Hãng

Sơ Đồ Opto MOC3041 Dip6 Chính Hãng

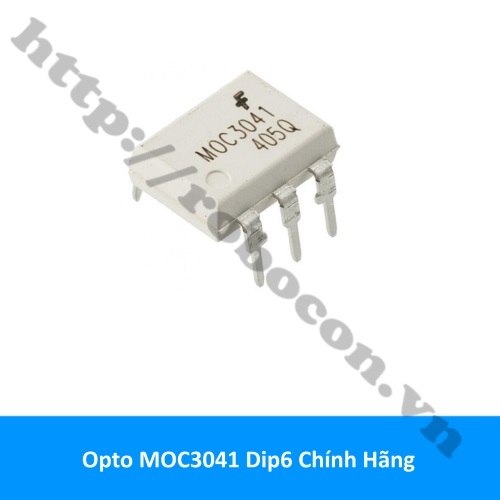

Opto MOC3041 Dip6
