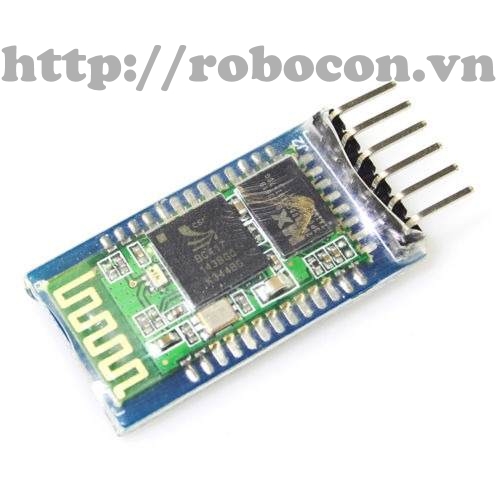

MDL64 Module Bluetooth HC05

1. Tính năng chính:

Module hoạt động cả truyền và nhận ( Khác với HC06 cấu hình ban đầu chỉ truyền hoặc nhận).

2. Thông số kỹ thuật:

- Điện áp hoạt động : +3.3VDC 30mA(hỗ trợ IC 5.0V)

- Dòng điện khi hoạt động : Khi Pairing 30mA , sau khi pairing hoạt động truyền nhận bình thường 8mA

- Baudrate : 1200,2400,4800,9600,19200,38400,57600,11520

- Dải tần hoạt động : 2.4GHz

- Kích thước : 26.9mm x 13mm x 2.2mm

- Giao tiếp : Bluetooth serial port

- Nhiệt độ làm việc : -20℃ ~ +75℃

- Tốc độ : - Asynchronous : 2.1Mbps(Max)/160kbps

- Synchronous : 1Mbps/1Mbps

MDL64  Module Bluetooth HC05

MDL64  Module Bluetooth HC05

3. Sơ đồ nguyên lý

MDL64 Module Bluetooth HC05

4. Nguyên lý hoạt động

Module có 2 chế độ làm việc (có thể lựa chọn chế độ làm việc bằng cách thay đổi trạng thái chân 34 KEY):

Tự động kết nối.

Đáp ứng theo lệnh: khi làm việc ở chế độ này, các bạn có thể gửi các lệnh AT để giao tiếp với module.

- Module HC05 có thể nhận 1 trong 3 chức năng: Master, Slave, Loopback (có thể lựa chọn các chức năng bằng lệnh AT).

- Giao tiếp với module bằng giao tiếp nối tiếp không đồng bộ qua 2 đường RX và TX, vì vậy các bạn có thể sử dụng PC với chuẩn RS232 hoặc các dòng vi điều khiển để giao tiếp.

- Bằng cách thay đổi trạng thái chân 34 (KEY), bạn có thể cấu hình chế độ hoạt động cho module:

- Để module làm việc ở chế độ kết nối tự động: KEY phải ở trạng thái Floating (trạng thái không kết nối).

- Để module làm việc ở chế độ đáp ứng theo lệnh: KEY = ‘0’ (kết nối xuống đất)àCấp nguồn cho module à chuyển KEY = ‘1’ (kết nối lên VCC) lúc này có thể sử dụng các lệnh AT để giao tiếp.

* Giao tiếp với module bluetooth HC05

4.1 Sử dụng tập lệnh AT

- Phần mềm hercules : TẠI ĐÂY

- Cài đặt phần mềm Hercules Setup Untility, sau đó mở ứng dụng, chọn Serial, giao diện giao tiếp với cổng nối tiếp sẽ hiện ra:

Các bạn cấu hình cổng vào, chế độ, khung dữ liệu, tốc độ Baud cho cổng nối tiếp.

Thiết lập module HC05 hoạt động ở chế độ đáp ứng theo lệnh. Ở chế độ này, các bạn có thể cấu hình và kiểm soát module của mình.

Các bạn kết nối module Bluetooth với PC bằng USB TO COM PL2303 như sau:

- RX (màu trắng) với  TX của module HC05.

- TX (màu xanh lá cây) với RX của module HC05.

- VCC với 5.0V

- GND với GND.

- Sử dụng các lệnh AT để giao tiếp với module thông qua hercules setup.

4.2 Điều khiển LED bằng android:

MDL64 Module Bluetooth HC05

- Link code : Tải code BLUETOOTH HC05 tại đây

- Led  được điều khiển thông qua ứng dụng bluetooth controller trên smartphone : Tải ứng dụng trên smartphone TẠI ĐÂY

Sơ đồ khối của MDL64  Module Bluetooth HC05.
