MDL408 Module Mạch Chuyển Đổi Giao Tiếp I2C Cho Màn Hình LCD1602, LCD1604, LCD2004

Tính năng sản phẩm:

- Module mạch chuyển đổi giao tiếp I2C cho màn hình  LCD1602, LCD1604, LCD2004 sử dụng driver HD44780 (LCD 1602, LCD1604, LCD 2004, … ), kết nối với vi điều khiển thông qua giao tiếp I2C, tương thích với hầu hết các vi điều khiển hiện nay.

- Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD1604, LCD 2004, … ), cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD.

- Nhưng với mạch chuyển đổi giao tiếp I2C cho LCD giao diện PCF8574T IIC / I2C / TWI / SPI, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của mô đun là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module, được ứng dụng trong học tập, sản xuất công nghiệp, Arduino, màn hình hiển thị các thiết bị,…

- Ưu điểm của module chuyển đổi I2C: tiết kiệm chân Input/ Output cho Vi điều khiển, và đơn giản hóa việc điều khiển màn hình LCD.

Hướng dẫn sử dụng cơ bản:

 - Module chuyển đổi I2C cho LCD. LCD 16x02. Board UnoX Arduino IDE. Tải và cài đặt thư viện Arduino-LiquidCrystal-I2C-library Đấu nối thiết bị:

 - Mở Arduino IDE, chọn File -> Examples -> Arduino-LiquidCrystal-I2C-library -> HelloWorld

 - Vào Tools chọn board:“Arduino/Genuino UNO”, port USB tương ứng và tiến hành nạp code.

Thông số kỹ thuật:

 - Mã sản phẩm: I2C

 - Hỗ trợ màn hình: LCD1602, LCD1604, LCD2004(driver HD44780)

 - Điện áp hoạt động: 2.5-6VDC

 - Kích thước: 41.5x19mm

 - Tích hợp Jump chốt để cung cấp đèn cho LCD hoặc ngắt

 - Tích hợp biến trở xoay điều chỉnh độ tương phản cho LCD

 - Khối lượng: 10g

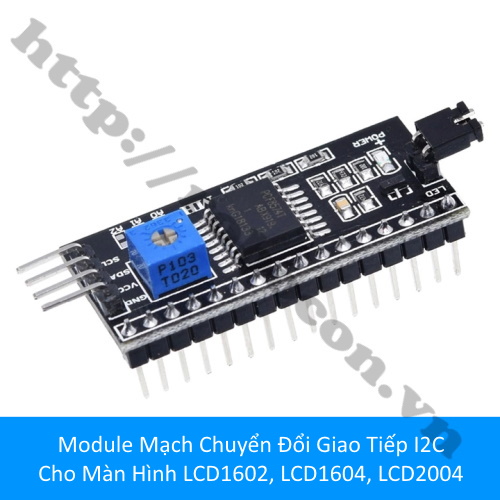

Module Mạch Chuyển Đổi Giao Tiếp I2C Cho Màn Hình LCD1602, LCD1604, LCD2004

Module Mạch Chuyển Đổi Giao Tiếp I2C Cho Màn Hình LCD1602, LCD1604, LCD2004

Module Mạch Chuyển Đổi Giao Tiếp I2C Cho Màn Hình LCD1602, LCD1604, LCD2004

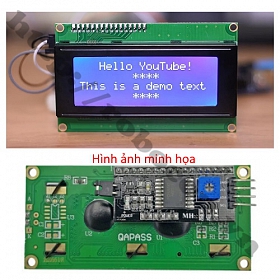

Ứng Dụng Module Mạch Chuyển Đổi Giao Tiếp I2C Cho Màn Hình LCD1602, LCD1604, LCD2004
