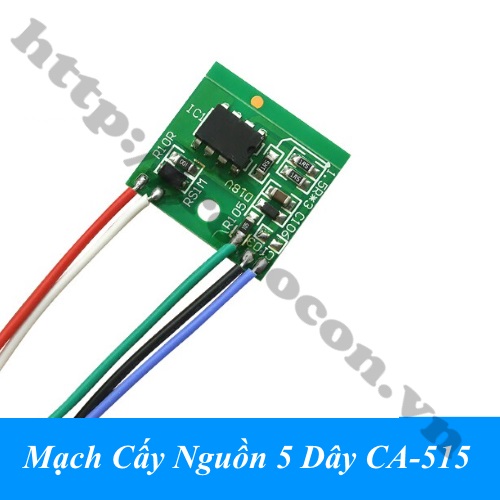

MDL395 Mạch Cấy Nguồn 5 Dây CA-515 36W

Tính năng sản phẩm:

- Mạch cấy nguồn 5 dây CA-515 36W hay mạch nguồn đa năng, mạch độ nguồn xung, bo nguồn lai, bo độ nguồn là sản phẩm chuyên ứng dụng thay thế phần nguồn dao động của các màn hình tivi LCD dưới 55 inch bị chết nguồn, các bộ nguồn xung công suất nhỏ hơn 36W bị hỏng hóc mà không có khả năng sửa chữa

- Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí tạo nên một sản phẩm chất lượng khi tới tay người dùng.

- Mạch tương thích với tất cả các nguồn cấp trước, lò vi sóng, màn hình LCD, tivi, đầu đĩa, đầu chảo....

- Phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng...

- Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp.

- Sản phẩm đã bao gồm sơ đồ đấu dây trong gói hàng.

Lắp đặt:

(1) Sau khi kiểm tra rằng + 300V DC điện áp là bình thường, xác nhận rằng việc chuyển đổi máy biến áp và thứ cấp ngoại vi thành phần là bình thường, sau đó xác nhận rằng tải không chập mạch, và sau đó nhập sau hoạt động..

(2) Đầu tiên loại bỏ MOS ống hoặc dày phim C trên ban đầu máy, đặt Module gần với tản nhiệt, và sau đó sửa lại trên tản nhiệt với vít khóa (khóa vít không thể ép quá chặt chẽ, nếu không module sẽ bị hư hỏng).

(3) Ngắt chéo trong thực tế mạch như thể hiện trong hình, và kết nối các vạch màu của module như thể hiện trong hình. Nó không được sai kết nối. Chỉ sau khi lặp đi lặp lại xác minh và không sai kết nối, có thể mô đun được bật lên. Nhớ! Chính không thể mở rộng dưới không cần thiết hoàn cảnh, nếu không nó sẽ ảnh hưởng đến hoạt động bình thường.

Hướng dẫn đấu nối:

1. Dây màu đỏ: Kết nối Điện áp ra chính + 300V thông qua chuyển đổi điện áp thiết bị (nghĩa là, ban đầu máy MOS Ống D cực, dày phim ICD cực).

2. Dây màu đen: kết nối với âm cực, đó là, nóng mặt đất của ống điện.

3. Dây màu xanh dương: Kết nối với ban đầu máy chính của điện áp (3.3V hoặc 5V) ổn định optocoupler 4 chân (một số ban đầu máy có nhiều optocouplers song song theo ban đầu kết nối máy phương pháp) 3 chân có căn cứ.

4. Dây màu trắng: trước khi chỉnh lưu Diode của phản hồi cuộn dây của ban đầu chuyển biến áp (như trong hình).

5. Dây xanh lá: kết nối với chính điện áp của ban đầu máy + 300V

Thông số kỹ thuật:

-  Mã IC: CA-515

-  Điện áp đầu vào: 300V

-  Điện áp đầu ra: 5V-24VDC

-  Kích thước: 26.9x22mm

-  Khối lượng: 50g

MDL395 Mạch Cấy Nguồn 5 Dây CA-515 36W

Kích Thước Mạch Cấy Nguồn 5 Dây CA-515 36W

MDL395 Mạch Cấy Nguồn 5 Dây CA-515 36W

MDL395 Mạch Cấy Nguồn 5 Dây CA-515 36W
