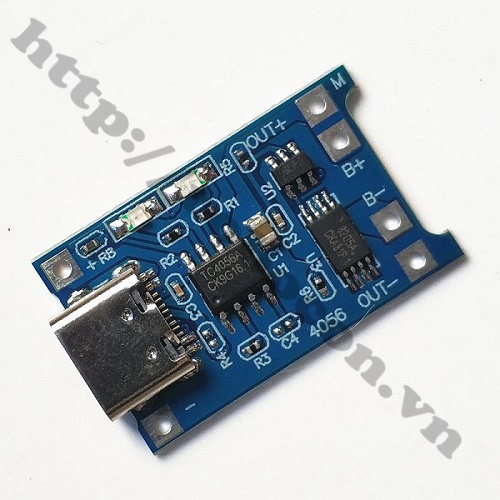

MDL304 MẠCH SẠC PIN 1A TP4056 – TYPE C

Tính năng sản phẩm:

Mạch sạc pin 1A TC4056 – type C là mạch sạc có chức năng ngắt tải và bảo vệ pin khi điện áp xuống quá thấp để tránh làm hư hỏng pin (chai pin), mạch được sử dụng để sạc cho các loại pin Lithium, Pin Lipo, Pin 18650…có điện áp 3.7 ~ 4.2VDC.

Mạch có kích thước nhỏ gọn với cổng kết nối usb type C thông dụng, đèn led báo sạc (đỏ) và báo đầy (xanh), thích hợp cho các ứng dụng sử dụng pin sạc: Robot, mạch, cảm biến, thiết bị không dây…

Cách sử dụng mạch sạc TP4056 cổng type C:

Lưu ý: Khi kết nối pin lần đầu tiên, nó có thể là OUT + và OUT – Không có đầu ra điện áp giữa chúng. Tại thời điểm này, mạch bảo vệ có thể được kích hoạt bằng cách sạc 5V để sạc pin. Nếu pin bị đoản mạch từ B + B-, nó cần được sạc để kích hoạt mạch bảo vệ.

Nguồn sạc thấp nhất 1A mới có thể dùng được.

OUT + và OUT – được kết nối với tải (1A trở xuống)

Kết nối pin với B + B – cắm bộ sạc điện thoại vào ổ cắm USB type C.

Thông số kỹ thuật:

IC chính: TC4056

Nguồn đầu vào: 4.5 ~ 8VDC (Chân nguồn vào + / -) hoặc 5VDC qua cổng usb type C.

Nguồn sạc đầy: 4.2VDC

Dòng sạc: 1A có thể biến đổi theo trạng thái pin.

Có chức năng ngắt tải bảo vệ pin khi điện áp xuống quá thấp để tránh làm hư hỏng pin (chai pin).

Đèn trạng thái sạc: Đèn đỏ: đang sạc, chưa đầy.       Đèn xanh lá: Đã sạc đầy.

Kích thước: 17 x 22 x 5mm

Lưu ý : Gắn pin đúng chiều điện áp pin còn tối thiểu 3VDC không sẽ làm cháy mạch hoặc không sạc được.
