Mạch điều khiển đóng ngắt nhiệt độ.

Tính Năng

• Thiết bị Hoạt động theo nhiệt độ ta giới hạn ngoài môi trường

• Tạo độ trễ và giới hạn làm việc với nhiệt độ phù hợp
• Mạch sẽ thong hi nhiệt độ tới ngưỡng ta đặt
• An toàn để bảo vệ thiết bị trong nhà

Thông Số

- Khống chế nhiệt độ bằng Relay

- Ứng dụng trong lò sấy, làm mát.

- Phạm vi hoạt động :-50-110℃

- Độ chính xác: 0.1℃

- Nhiệt độ trễ:2℃

- Thời gian cập nhập: 0.5S

- Điện áp vào: DC12V

- Đầu ra: Tiếp Điểm Relay

- Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA

- Kích thước :40x48.5MM

- Lỗ gắn: M3x2

- Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.

- Led Hiển Thị 0.28 Màu Đỏ:

- Hiển Thị Nhiệt Độ Hoạt Động

- Hiển Thị Nhiệt Độ Cài Đặt

- Phím Setup, Tăng (+), Giảm (-)

Cách Sử Dụng

Hướng dẫn sử dụng:

1. Thiết lập chế độ điều khiển

Nhấn nút setup để màn hình hiển thị F1, nhấn  nút setup một lần nữa để chọn chế độ chỉnh sửa F1

Nhấn nút “+” màn hình hiện chức năng [HH] là chức năng kiểm soát nhiệt độ dưới, nhấn nút setup 1 lần để chọn.

 Ví dụ: mốc nhiệt độ là 28 độ C thì khi nhiệt độ môi trường thấp hơn, relay sẽ đóng.

Vẫn trong chế độ F1, chọn chức năng [CC] để kiểm soát nhiệt độ trên.Ví dụ: Mốc nhiệt độ cài đặt là 28 độ C thì khi nhiệt độ môi trường cao hơn mốc cài đặt, relay đóng.

2. Thiết lập mốc nhiệt độ cần kiểm soát

Vào chế độ F1 rồi chọn chức năng [HH] hoặc [CC] rồi nhấn nút cộng hoặc trừ để cài đặt mốc nhiệt độ, cài đặt xong nhấn nút setup để lưu và chạy. Hoặc khi module đang chạy bình thường nhấn nút cộng hoặc trừ để tăng giảm mốc nhiệt độ cần cài đặt

Nhấn nút setup để lưu lại

3. Thiết lập trễ nhiệt độ

Nhấn nút setup rồi nhấn nút ‘+’ để đến chế độ F2, nhấn set để thiết lập F2, nhấn cộng trừ để hiệu chỉnh độ trễ. Ví dụ : Nhiệt độ cần kiểm soát là 28 độ C, và độ trễ nhiệt là 2, khi nhiệt độ môi trường lên trên 28 độ C, relay đóng, và duy trì đến khi nhiệt độ môi trường giảm xuống 26 độ C thì mới ngắt.

4. Thiết lập hiệu chỉnh nhiệt độ

Nếu nhiệt độ hiển thị sai lệch với môi trường ngoài, dùng chức năng F3 để sửa lỗi này. Ví dụ nhiệt độ báo về cao hơn môi trường ngoài 2 độ C, sửa giá trị trong F3 là “-2”, Nhấn nút setup 1 lần để lưu lại

5. Thiết lập trễ thời gian

Thiết lập trễ thời gian cho phép relay đóng sau 1 khoảng thời gian từ thời điểm nhiệt độ đã đạt mức thiết lập.

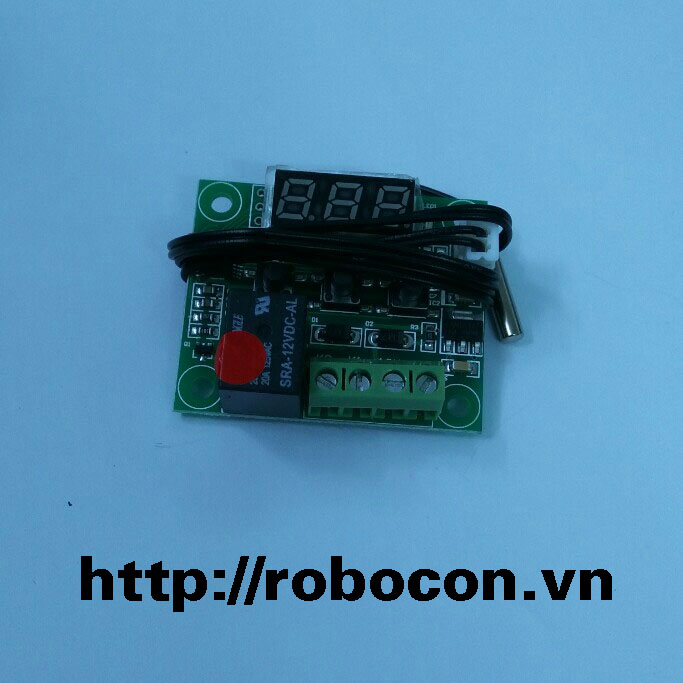

Module khống chế nhiệt độ

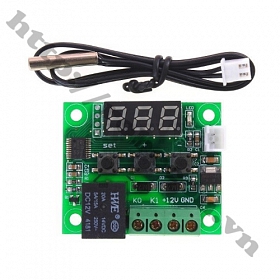

Module khống chế nhiệt
