LED175 Led 7 Thanh 5641BS 0.56 Inch 4 Số Màu Đỏ Anode Chung 12 Chân

Tính năng sản phẩm:

- Led 7 thanh 0.56 inch 4 số màu đỏ A chung 12 chân 5641BS là 1 linh kiện rất phổ dụng, được dùng như là 1 công cụ hiển thị đơn giản nhất.

- LED 7 thanh dù có nhiều biến thể nhưng tựu chung thì cũng chỉ vẫn có 2 loại đó là :
  + Chân Anode chung (Chân + các led mắc chung lại với nhau.)
  + Chân Catode chung (Chân - các led được mắc chung với nhau.)

- Đối với loại Anode chung:  Chân 3 và 8 là 2 chân Vcc (nối ngắn mạch lại với nhau, sau đó nối chung với chân anode của 8 led đơn), vậy muốn led nào đó sáng thì chỉ việc nối chân catot xuống mass. Điện áp giữa Vcc và mass phải lớn hơn 1.3V mới cung cấp đủ led sáng, tuy nhiên không được cao quá 3V.

- Trong các mạch thì thường dùng nguồn 5V nên để tránh việc đót cháy led thì cách đơn giản nhất là mắc thêm trở hạn dòng

- Ứng dụng như:

+ Bảng thiết bị hiển thị chung, hiển thị tỷ giá, hiển thị đồng hồ, hiển thị đèn led.

+ Led bếp từ, bếp hồng ngoại, lò vi sóng tủ lạnh ,máy giặt, máy hút ẩm.

+ Mạch đếm, module led, mạch hiển thị điện áp.

+ Đồng hồ kỹ thuật số, đồng hồ số, đồng hồ đo điện tử, máy tính cá nhân.

+ Đồng hồ đo đường cho ô tô, xe máy.

+ Trong các thiết bị điện công nghiệp có hiển thị màn hình…

Thông số kỹ thuật:

- Mã sản phẩm: 5641BS

- Kích Thước: 50.3 x 19 x 8mm (0.56 inch)

- Số chân: 12 chân

- Màu led: Đỏ

- Công suất: 65mW

- Dòng điện: 20mA

- Điện áp: 2V

- Trọng lượng: 50g

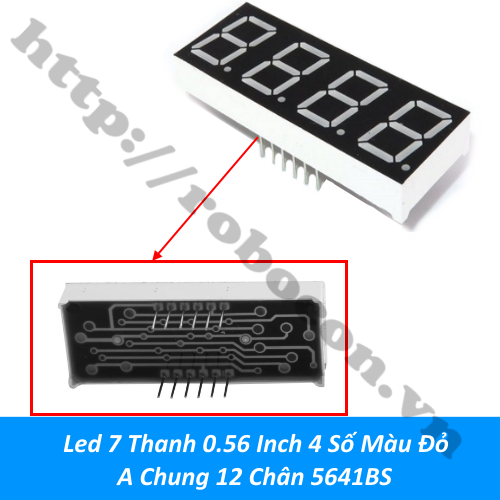

Led 7 Thanh 5641BS 0.56 Inch 4 Số Màu Đỏ Anode Chung 12 Chân

Led 7 Thanh 5641BS 0.56 Inch 4 Số Màu Đỏ Anode Chung 12 Chân

Sơ Đồ Led 7 Thanh 5641BS 0.56 Inch 4 Số Màu Đỏ Anode Chung 12 Chân
