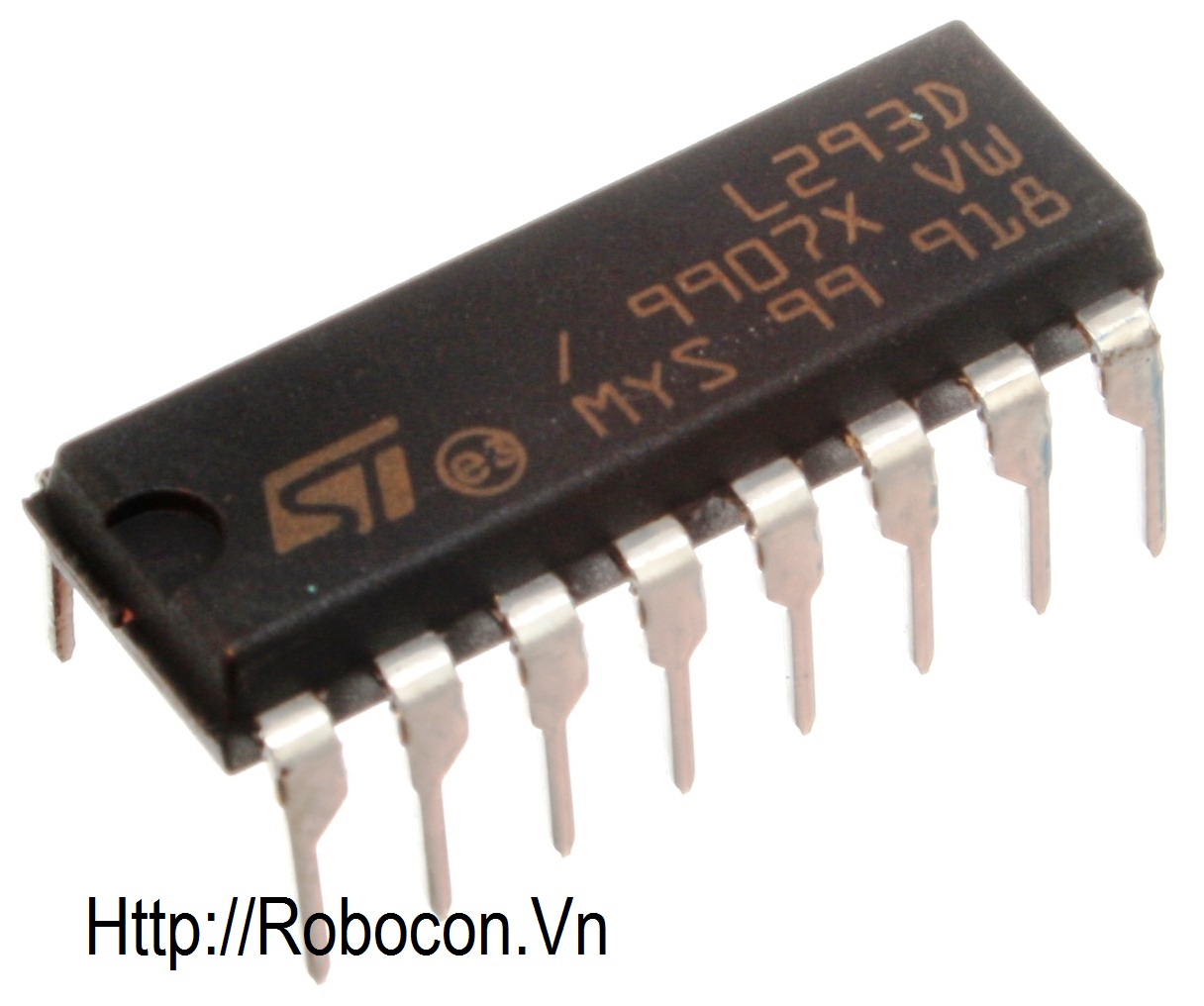

IC55 IC L293D (Motor driver)

Số Lượng 1-29 30-59 >=60
Giá(VNĐ) 30,000  29,000  28,000
- Xuất Xứ: STMicroelectronics
- Hiện Trạng: Còn hàng

Đánh giá: 2.4/5 (58 phiếu bầu)

Mô tả chi tiết

     Tải về datasheet L239D



    Thông số kỹ thuật:

         Điện áp cực đại: 36V

         Dòng ra cực đại: 1.2A

         Dải nhiệt độ hoạt động: -40 ~ 150oC



      L239D là một chip tích hợp 2 mạch cầu H trong gói 16 chân. Tất cả các mạch kích, mạch cầu đều được tích hợp sẵn. L239D có điện áp danh nghĩa cao (lớn  nhất 36V) và dòng điện danh nghĩa lớn nhất 1.2A nên rất thích hợp cho các các ứng dụng công suất nhỏ như các động cơ DC loại nhỏ và vừa. Vì là loại “all in one” nên là lựa chọn hoàn hảo cho những người chưa có nhiều kinh nghiệm làm mạch điện tử.



Sơ đồ chân L239D



Sơ đồ chân L239D

      Có 2 mạch cầu H trên mỗi chip L298D nên có thể điều khiển 2 đối tượng chỉ với 1 chip này. Mỗi mạch cầu bao gồm 1 đường nguồn Vs (thật ra là đường chung cho 2 mạch cầu), một đường  current sensing (cảm biến dòng), phần cuối của mạch cầu H không được nối với GND mà bỏ trống cho người dùng nối một điện trở nhỏ gọi là sensing resistor.

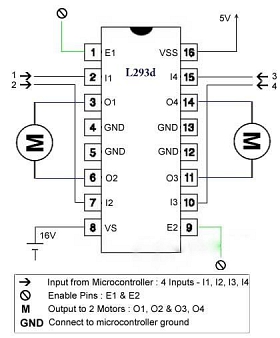

Sơ đồ kết nối L239D

Sơ đồ kết nối L239D



     Động cơ sẽ được nối với 2 đường OUT1, OUT2 (hoặc OUT3, OUT4 nếu dùng mạch cầu bên phải). Một chân En (EnA và EnB cho 2 mạch cầu) cho phép mạch cầu hoạt động, khi chân En được kéo lên mức cao, mạch cầu sẵn sang hoạt động.



Sơ đồ kết nối L239D



Sơ đồ kết nối L239D
