IC22 IC SN74LS164N (IC ghi dịch)

         Tải về datasheet SN74LS164

      IC SN74LS164N là IC thuộc họ TTL do hãng Texas Instruments sản xuất. IC là mạch tích hợp dựa vào  nguyên lý của transistor  lưỡng cực. SN74LS164N là một thanh ghi dịch 8 bit vào nối tiếp ra song song hoạt động ở điện áp 5V.

      SN74LS164N có chức năng là bộ ghi dịch 8 bit dữ liệu truyền nối tiếp không có chân chốt dữ liệu dùng để điều khiển.  Sơ đồ chân ra của IC SN74LS164N được thể hiện như hình.

 Sơ đồ chân IC SN74LS164N

                               Chân A,B: chân đưa tín hiệu vào, khi hoạt động 1 trong 2 chân phải kéo lên mức 1.
                               Chân 8 Clock:Sườn âm 1->0 sẽ dịch 1 bit từ chân A,B.
                               Chân 9 Reset mức tích cực thấp.

       SN74LS164N được sản xuất theo công nghệ schottlky nhằm làm tăng tốc độ chuyển mạch. IC SN74LS164N  này có tần số tín hiệu tối là 36MHz, thời gian chuyển tiếp cạnh xuống  tối đa là 36ns, thời gian chuyển tiếp cạnh lên tối đa 27ns. Đây là một trong những IC chủ lực của họ TTL và cũng là IC rất phổ dụng.

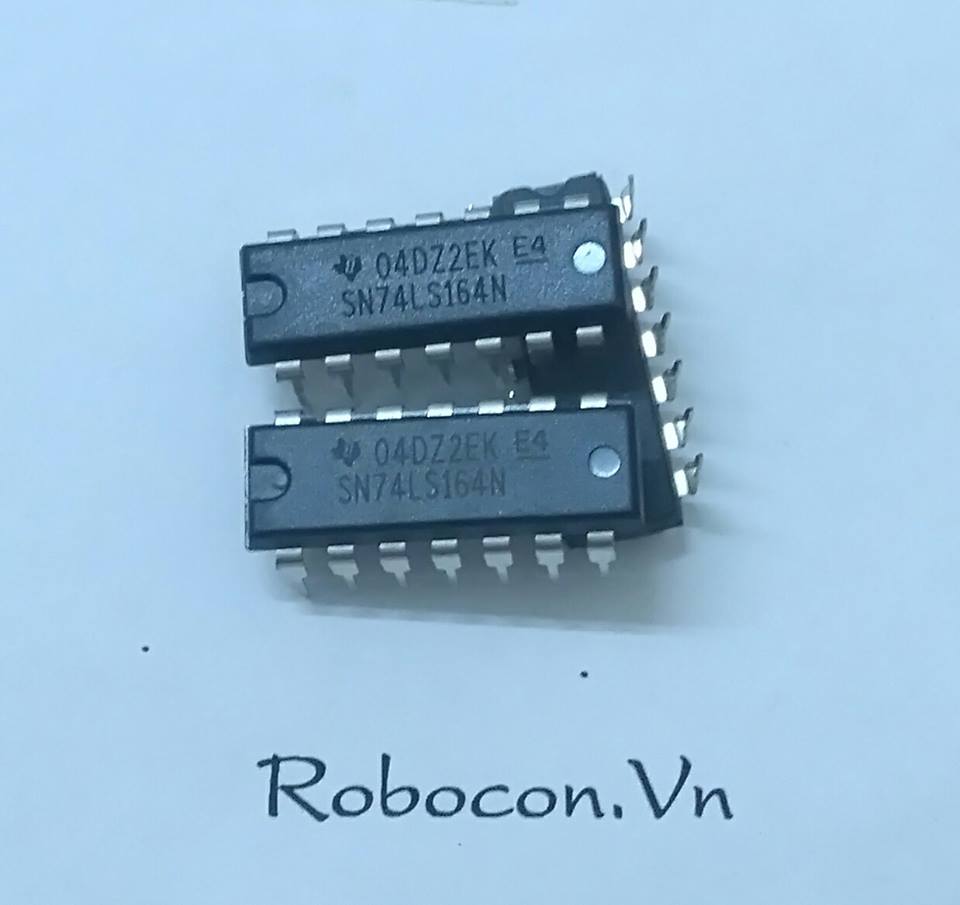

 IC ghi dịch 74LS164

        Thông số kỹ thuật:

              Điện áp cung cấp: 4.5V ~ 5.5V

              Dải nhiệt độ hoạt động: 0 ~ 70^oC

              Nhiệt độ lưu trữ: -55 ~ 150^oC

              Dòng điện ra mức cao: I_OH = 400uA

              Dòng điện ra mức thấp: I_OL = 8mA
