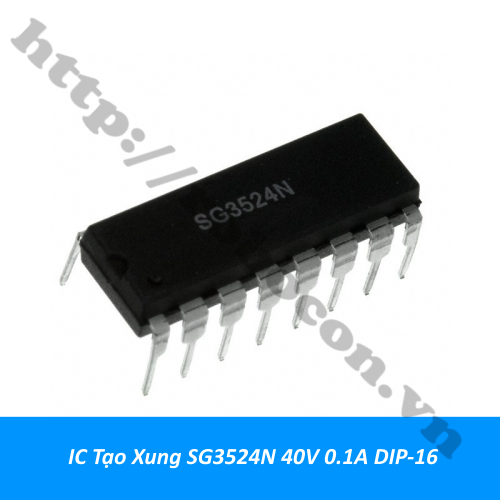

IC143 IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm

Số Lượng 1-39 40-79 >=80
Giá(VNĐ) 8,000  7,950  7,930
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 0.0/5 (0 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:



- IC xung SG3524N chân cắm DIP-16 hoạt động theo nguyên tắc điều xung.

- Chân 11 và 14 phát ra xung PWM. Các chân còn như chân 6 (RT) và 5 (CT) là nối trở và tụ để định tần số giao động, và tần số của xung PWM.

- Chân 3(Sync) dùng để kết hợp với các bộ ổn áp xung khác để hoạt động đồng bộ.

- Nếu chỉ một bộ biến thế xung trong hệ thống thì ta không cần dùng chân này.

- Chân 8 (C soft-start) nối với một tụ để làm khởi động êm. Giá trị tụ nối ở chân này định độ êm.

- Chân 10 (Shutdown) nối xuống Ground sẽ tắt hoạt động của chíp. Chân 4 (OSC Output) không cần.

- IC xung SG3524N chân cắm có thể dùng sửa chữa máy hàn điện tử, thay thế các nguồn xung, mach xung, mạch công suất, nguồn tổ ong, nguồn ti vi, tủ lạnh, flyback, forward, điều hòa, tủ lạnh ,tivi, máy giặt, bếp từ, DVD, nồi cơm, đầu kỹ thuật số, đèn led và các thiết bị điện tử khác.

- Tham khảo datasheet sản phẩm: Tại Đây



Thông số kỹ thuật:



-  Mã sản phẩm: SG3524N

-  Dòng điện: 0.1A (mỗi 1 đầu ra)

-  Điện áp vào : 40V

-  Điện áp ra: 4.6-5.4V

-  Kiểu chân cắm: DIP-16

-  Khối lượng: 1g









IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







Sơ Đồ IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







Sơ đồ IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







Sơ đồ IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm







Sơ đồ IC Tạo Xung SG3524N 40V 0.1A DIP-16 Chân Cắm
