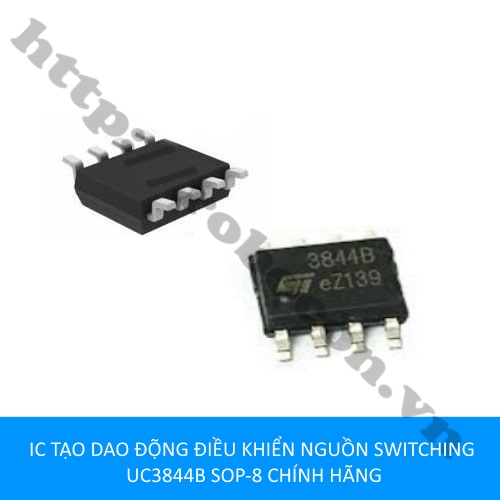

IC139 IC Tạo Dao Động Điều Khiển Nguồn Switching UC3844B Sop-8 Chính Hãng

Tính năng sản phẩm:

- IC tạo dao động điều khiển nguồn switching UC3844b SOP8, 8 chân dán là IC nguồn Switching tạo ra xung PWM trong các mạch công suất biến đổi từ nguồn điện xoay chiều sang nguồn điện 1 chiều. Hoạt động dựa trên chế độ dao động xung giữa mạch điện tử và biến áp trong các loại mạch Boots, buck, mạch nguồn, khối nguồn, mạch công suất, nguồn tổ ong, nguồn ti vi, tủ lạnh, flyback, forward, điều hòa, tủ lạnh ,tivi, máy giặt, bếp từ, DVD, nồi cơm, đầu kỹ thuật số, đèn led.

- Có các loại cùng họ IC này là UC3842, UC3843, UC3844 và UC3845 Các IC này có cùng nguyên lý mạch bên trong giống nhau chỉ khác nhau duy nhất là mức điện áp so sánh – phản hồi để tự động điều chỉnh điện áp ra.

- Mô tả chân ic uc3844b:

Chân 1: Hiệu chỉnh hệ số khuyếch đại của mạch so sánh điện áp ra,

Chân 2: Là chân so sánh điện áp ra với mức so sánh chuẩn

Chân 3: Là chân khống chế mức Cường độ Dòng tải tối đa

Chân 4: Là chân tạo ra dao động tự kích

Chân 5: Là chân nguồn âm của IC UC3842;

Chân 6: Là ngõ ra của Tín hiệu Dao động PWM đã được điều chế độ rộng xung theo điện áp ra yêu cầu.

Chân 7: Là chân nguồn cung cấp của IC UC3842 với điện áp cung cấp trong khoảng 13,5V đến 40V;

Chân 8: Là chân tạo điện áp chuẩn VREF = 2,5V

- Tham khảo datasheet sản phẩm: Tại đây

Thông số kỹ thuật:

-  Mã sản phẩm: UC3844B

-  Điện áp nguồn: 30v

-  Dòng ra: ±1A

-  Đầu vào tương tự: -0.3 - 5.5V

-  Công suất tiêu thụ:1W

-  Nhiệt độ hoạt động: -65 - 150 ⁰C

-  Kiểu chân: sop8

-  Khối lượng: 10g

IC Tạo Dao Động Điều Khiển Nguồn Switching UC3844B Sop-8 Chính Hãng

IC Tạo Dao Động Điều Khiển Nguồn Switching UC3844B Sop-8 Chính Hãng

Sơ Đồ IC Tạo Dao Động Điều Khiển Nguồn Switching UC3844B Sop-8 Chính Hãng
