IC135 IC nguồn xung UC3845 SOP8 chân dán

Số Lượng 1-29 30-59 >=60
Giá(VNĐ) 5,000  4,800  4,700
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 2.0/5 (5 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:



IC nguồn xung UC3845 SOP8 chân dán là IC nguồn Switching tạo ra xung PWM trong các mạch công suất biến đổi từ nguồn điện xoay chiều sang nguồn điện 1 chiều. Hoạt động dựa trên chế độ dao động xung giữa mạch điện tử và biến áp trong các loại mạch Boots, buck, mạch nguồn, khối nguồn, mạch công suất, nguồn tổ ong, nguồn ti vi, tủ lạnh, flyback, forward, điều hòa, tủ lạnh ,tivi, máy giặt, bếp từ, DVD, nồi cơm, đầu kỹ thuật số, đèn led.



Có các loại cùng họ IC này là UC3842, UC3843, UC3844 và UC3845 Các IC này có cùng nguyên lý mạch bên trong giống nhau chỉ khác nhau duy nhất là mức điện áp so sánh – phản hồi để tự động điều chỉnh điện áp ra.



Chân 1: Hiệu chỉnh hệ số khuyếch đại của mạch so sánh điện áp ra,

Chân 2: Là chân so sánh điện áp ra với mức so sánh chuẩn

Chân 3: Là chân khống chế mức Cường độ Dòng tải tối đa

Chân 4: Là chân tạo ra dao động tự kích

Chân 5: Là chân nguồn âm của IC UC3842;

Chân 6: Là ngõ ra của Tín hiệu Dao động PWM đã được điều chế độ rộng xung theo điện áp ra yêu cầu.

Chân 7: Là chân nguồn cung cấp của IC UC3842 với điện áp cung cấp trong khoảng 13,5V đến 40V;

Chân 8: Là chân tạo điện áp chuẩn VREF = 2,5V



Thông số kỹ thuật:



- Mã sản phẩm: UC3845

- Điện áp hoạt động: 7.6 – 30VDC

- Nhiệt độ hoạt động: 0 – 70oC

- Kiểu chân: SOP-8

- Tần số lớn nhất: 500KHz

- Khối lượng: 10g

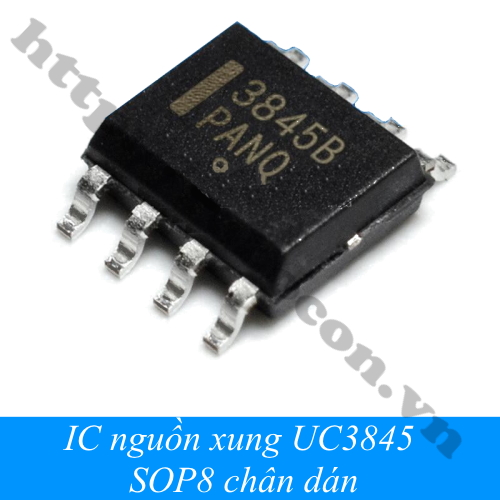

IC nguồn xung UC3845 SOP8 chân dán







IC nguồn xung UC3845 SOP8 chân dán







IC nguồn xung UC3845 SOP8 chân dán







IC nguồn xung UC3845 SOP8 chân dán







 Sơ đồ chân IC nguồn xung UC3845 SOP8 chân dán







 Sơ đồ chân IC nguồn xung UC3845 SOP8 chân dán











Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
