MDL43 Mạch thu phát RF315 4 kênh

Số Lượng 1-19 20-39 >=40
Giá(VNĐ) 90,000  88,000  85,000
- Xuất Xứ: Texas
- Hiện Trạng: Còn hàng

Đánh giá: 2.2/5 (56 phiếu bầu)

Mô tả chi tiết

Thông số kỹ thuật:

   Tay phát RF

- Tần số hoạt động: 315Mhz
- Nguồn điện: DC12V/23A
- Chip mã hóa: SC2262 , PT2262

- Khoảng cách phát: 30-50m( Không vật cản)

    Mạch thu RF 315M 4 kênh

- Điện áp sử dụng: 5V
- Giải mã PT2272-M4
- Tần số thu: 315 Mhz
- Anten dài: 23CM
- Chân nguồn: Vcc(+5V) ; GND



Bộ mạch thu phát RF 315M 4 kênh sử dụng cặp IC mã hóa 2262/2272 cực kỳ dễ sử dụng, và không tốn kém, nó được sử dụng rộng rãi. Bộ mạch thường được sử dụng trong các ứng dụng:  công tắc điều khiển từ xa, ổ cắm điều khiển từ xa, truyền dữ liệu, đồ chơi điều khiển từ xa, máy chủ báo động chống trộm, cửa nhà để xe, cửa cuốn, cửa cống, cửa thu vào ngành công nghiệp gated và âm thanh từ xa của các lĩnh vực.

Sơ đồ kết nối mạch thu phát RF 315





Sơ đồ kết nối mạch thu phát RF 315







Sơ đồ chân kết nối mạch thu RF 315M 4 kênh







Sơ đồ chân kết nối mạch thu RF 315M 4 kênh





Chân nguồn: Vcc(+5V) ; GND
Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
Tín hiệu ra: VT,D3,D2,D1,D0,+5V,GND
Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1

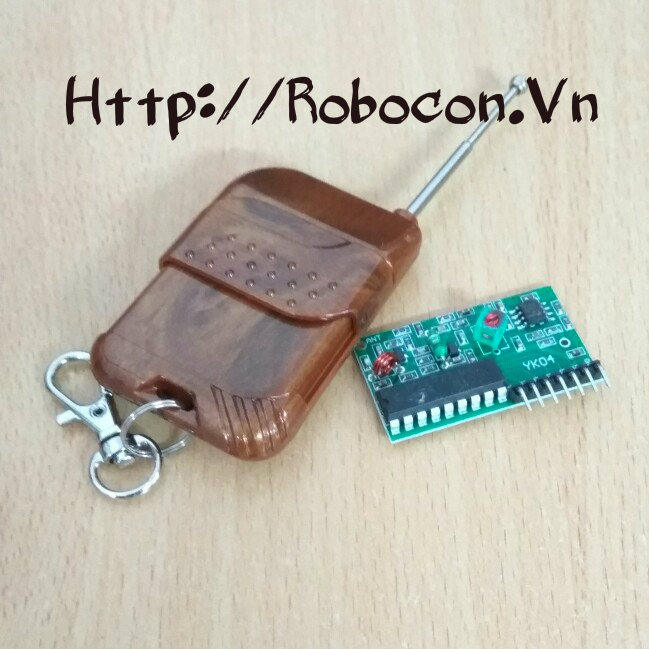

Bộ thu phát RF điều khiển từ xa 315M 4 kênh





Bộ thu phát RF điều khiển từ xa 315M 4 kênh
