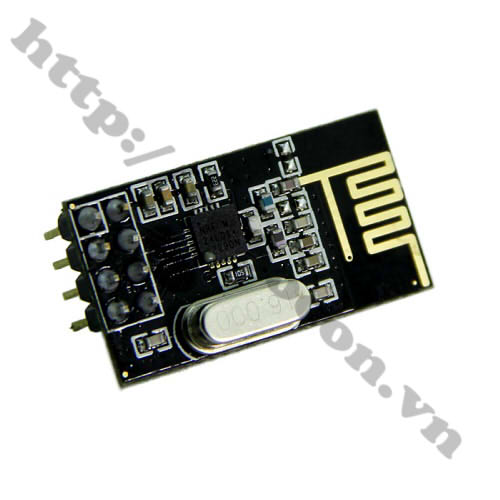

MDL188 Module Thu Phát RF NRF24L01 2.4GHz 8P

Số Lượng 1-19 20-39 >=40
Giá(VNĐ) 38,000  37,000  36,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 1.7/5 (15 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:



Module thu phát không dây nRF24L01 hoạt động theo giao thức SPI, SPI là chuẩn truyền thông nối tiếp tốc độ cao. Đây là  kiểu truyền thông Master-Slave, trong đó có 1 chip Master điều phối quá trình tuyền thông và các chip Slaves được điều khiển bởi Master vì thế truyền thông chỉ xảy ra giữa Master và Slave. SPI là một cách truyền song công (full duplex) nghĩa là tại cùng một thời điểm quá trình truyền và nhận có thể xảy ra đồng thời. SPI đôi khi được gọi là chuẩn truyền thông “4 dây” vì có 4 đường giao tiếp trong chuẩn này đó là SCK (Serial Clock), MISO (Master Input Slave Output), MOSI (Master Ouput Slave Input) và SS (Slave Select).



Thông số kỹ thuật:



 + Hoạt động ở giải tần 2.4G.

 + Có 126 kênh.

 + Truyền và nhận dữ liệu.

 + Truyền tốc độ cao 1Mbps hoặc 2Mbps.

- Công suất phát:

+ Có thể cài đặt được 4 công suất nguồn phát: 0, - 6, - 12, - 18dBm.

- Thu:

+ Có bộ lọc nhiễu tại đầu thu.

+ Khuếch đại bị ảnh hưởng bởi nhiễu thấp (LNA).

- Nguồn cấp:

+ Hoạt động từ 1.9-3.6V.

+ Các chân IO chạy được cả 3.3 lẫn 5V.

- Giao tiếp:

+ 4 pin SPI.

+ Tốc độ tối đa 8Mbps.

+ 3-32 bytes trên 1 khung truyền nhận.
Chú ý: Tốc độ truyền càng nhanh khoảng cách truyền càng gần, ngược lại tốc độ truyền càng chậm thì khoảng cách thu được tín hiệu càng xa. Tùy theo mục đích sử dụng các bạn cấu hình cho phù hợp











MDL188 Module Thu Phát RF NRF24L01 2.4GHz 8P







MDL188 Module Thu Phát RF NRF24L01 2.4GHz 8P







MDL188 Module Thu Phát RF NRF24L01 2.4GHz 8P

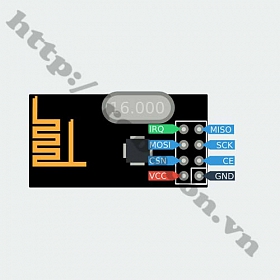

Sơ đồ đấu MDL188 Module Thu Phát RF NRF24L01 2.4GHz 8P













Sử dụng NRF24L01 truyền tín hiệu điều khiển Arduino





Sơ đồ và code thu nhận truyền tín hiệu qua Arduino tham khảo tại đây: https://howtomechatronics.com/tutorials/arduino/arduino-wireless-communication-nrf24l01-tutorial/
