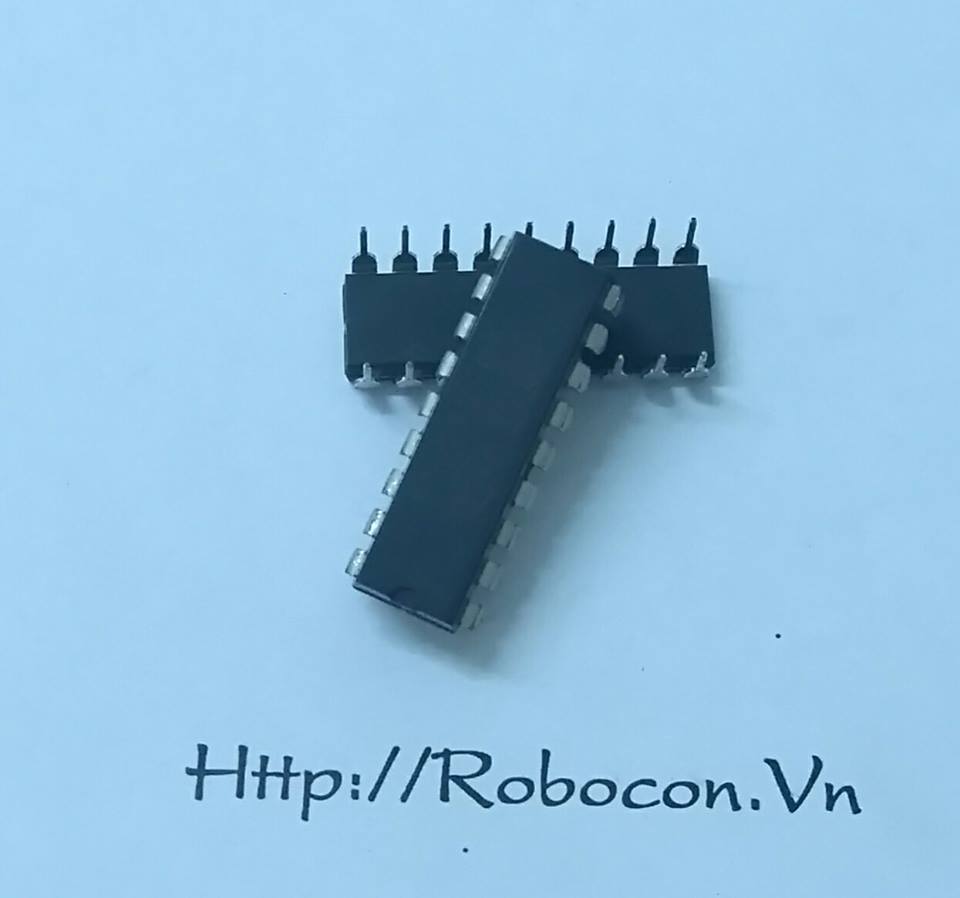

IC4 IC thu sóng RF PT2272

   Tải về datasheet PT2272

      Thông số kỹ thuật:

              Điện áp làm việc: 4 ~ 15V

              Tiêu thụ điện năng thấp.

              Miễn nhiễm ồn cao.

              Sử dụng dao động ngoài.

              Có thể mã hóa 531441 mã

     IC PT2272 là con giải mã của PT2262, cũng có 8 địa chỉ giải mã tương ứng + 4 dữ liệu ra + 1 chân báo hiệu mã đúng VT (chân 17).

Sơ đồ chân PT2272

     Cách giải mã như sau : Chân 15 và 16 cũng cần một điện trở để làm dao động giải mã. Trong dải hồng ngoại hoặc dưới 100KHz có thể dùng R rất lớn hoặc không cần. Nhưng từ khoảng 100KHz dao động trở lên --- thì bắt buộc phải dùng R để tạo dao động cho PT2272.
Giá trị R của PT2272 sẽ bằng khoảng:  Giá trị R của PT2262) chia cho 10.

Sơ đồ kết nối PT2272

     Giải mã : các chân mã hóa của PT2262 (chân 1 đến chân 8), nối thế nào thì các chân giải mã của PT2272 cũng phải nối tương tự như vậy. Chân nào nối dương, chân nào nối âm, chân nào bỏ trống ...v.v thì chân (1 đến 8) của PT2272 hãy làm như thế. Khi truyền một mã đúng và giải mã đúng thì chân 17 của PT2272 sẽ có điện áp cao đưa ra, báo hiệu là đã đúng mã hóa, 4 chân dữ liệu có thể truyền song song, nối tiếp rất động lập.

IC PT2272
