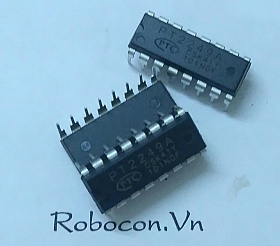

IC1 IC thu hồng ngoại PT2249A

Tải về datasheet PT2249A

       Thông số kỹ thuật:

              Điện áp làm việc: 2.2V to 5.5V

              Dòng điện chờ: 1mA

              Mức áp cao/thấp: 5V/0.5V

              Tần số hoạt động: 400~600kHz

              Tổng trở dao động: 4500kOhm

              Dải nhiệt độ: -65^o ~ 150^oC

        IC PT2249A là IC chuyên dụng dùng để thu tín hiệu hồng ngoại, tương thích với IC PT2248 tạo thành một cặp IC chuyên dụng trong thu phát hồng ngoại. Hệ thống điều khiển từ xa có thể được xây dựng cùng với điều khiển từ xa PT2248 encoder.

Sơ đồ chân IC PT2249A

        Các PT2249A được đóng gói trong 16 chân DIP có khả năng kiểm soát 10 chức năng. Đầu vào input của PT2249A phải luôn ở trạng thái thấp ( low) khi có dữ liệu vào sẽ lật trạng thái từ thấp lên cao thì mới đảm bảo giải điều chính xác. Các chân từ 3 đến 12 của PT2249A là các đầu ra. Chúng luôn ở trạng thái ( low) khi không có tín hiệu điều khiển và biến đổi thành High khi có tín hiệu điều khiển và dịch mã tương ứng thành công.

 Sơ đồ kết nối IC PT2249A

         Các tính năng chính: IC PT2249A  được chế tạo bằng công nghệ CMOS, tiêu thụ điện năng thấp, có khả năng miễn nhiễm tiếng ồn rất cao. IC đáp ứng đầu ra cho các xung đơn, giữ xung và xung cyclic phù hợp với nhiều ứng dụng khác nhau.

         CÁC ỨNG DỤNG:

                 Thiết bị âm thanh điều khiển từ xa,
                 Truyền hình (TV) điều khiển từ xa
                 Video Cassette Recorder (VCR) điều khiển từ xa
