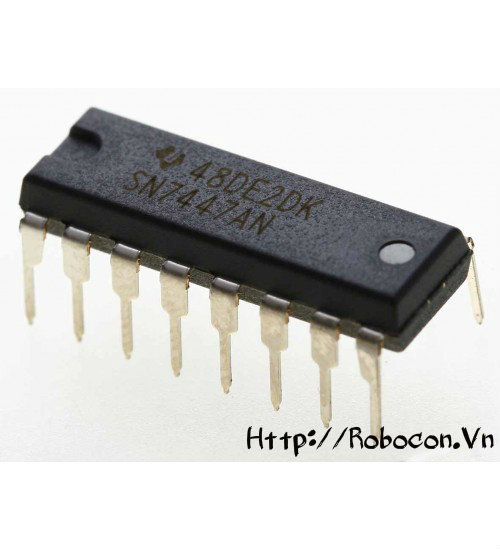

IC23 IC SN7447N (IC giải mã)

Số Lượng 1-29 30-59 >=60
Giá(VNĐ) 13,000  12,000  11,000
- Xuất Xứ: Motorola
- Hiện Trạng: Còn hàng

Đánh giá: 2.3/5 (25 phiếu bầu)

Mô tả chi tiết

Tải về datasheet SN7447AN

    IC SN7447AN là IC giải mã giành riêng cho LED 7 đoạn anode chung. IC SN7447AN chuyển đổi từ mã BCD sang mã LED 7 đoạn anode chung.

    Ứng dụng khi ta cần hiện thị số trên LED 7 đoạn trong mạch số mà không cần dùng vi điều khiển, hoặc muốn tiết kiệm chân cho vi điều khiển.



Sơ đồ chân IC 7447

Sơ đồ chân IC 7447

           Vcc: Nguồn 5V

           GND: Nguồn 0V

           A, B, C, D: Ngõ vào BCD

           a, b, c, d, e, f, g: Ngõ ra mã 7 đoạn

          LT: Chân kiểm tra các đoạn của LED





    IC SN7447AN  thường được sử dụng ở 4 chế độ hoạt động:

       Sáng bình thường đủ các trạng thái từ 0 ÷ 9 (thường dùng nhất). Chân BI/RBO phải bỏ trống hoặc nối lên mức cao, chân RBI phải bỏ trống hoặc nối lên mức cao, chân LT phải bỏ trống hoặc nối lên mức cao.

       Chân BI/RBO nối xuống mức thấp thì tất các các đoạn của LED đều không sáng bất chấp trạng thái của các ngõ vào còn lại.

       Bỏ trạng thái số 0 (khi giá trị BCD tại ngõ vào bằng 0 thì tất cả các đoạn của LED 7 đoạn đều tắt). Chân RBI ở mức thấp và chân BI/RBO phải bỏ trống (và nó đóng vai trò là ngõ ra).

      Chân BI/RBO phải bỏ trống hoặc nối lên mức cao và chân LT phải nối xuống mức thấp. Tất cả các thanh của LED 7 đoạn đều sáng, bất chấp các ngõ vào BCD. Dùng để Kiểm tra các đoạn của LED 7 đoạn (còn sáng hay đã chết).





Sơ đồ kết nối 7447 với led 7 đoạn

Sơ đồ kết nối 7447 với led 7 đoạn
