MDL42 Module MT8870 (giải mã âm thanh)

Số Lượng 1-4 5-9 >=10
Giá(VNĐ) 160,000  155,000  150,000
- Xuất Xứ: Texas
- Hiện Trạng: Còn hàng

Đánh giá: 2.8/5 (38 phiếu bầu)

Mô tả chi tiết

   Thông số kỹ thuât:


        Thiết bị thu tín hiệu DTMF.
        Tiêu thụ điện năng thấp.
        Điện áp sử dụng : +5V



    Module MT8870 là module giải mã giọng nói qua điện thoại, module có kích thước nhỏ 26,5x24,5mm. Trên module có bóng led hiển thị tranh thái đầu ra của các chân ic, các chân ra cơ bản của ic MT8870 được nối qua jump để dễ dàng kết nối. Module MT8870 thường được ứng dụng: Điều khiển từ xa, thiết bị thu trong hệ thống viễn thông British Telecom (BT) hoặc CEPT Spec, hệ thống nhắn tin vô tuyến, hệ thống thẻ tín dụng, máy trả lời điện thoại tự động.

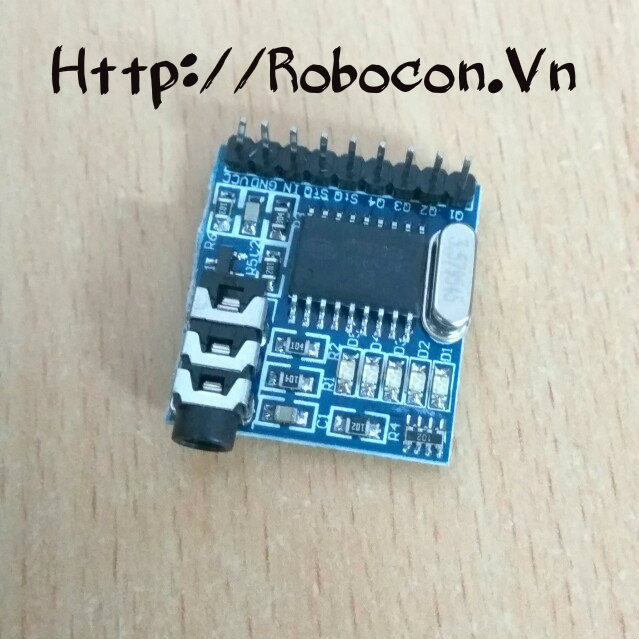

Module giải mã âm thanh MT8870

Module giải mã âm thanh MT8870





Mô dun giao tiếp điêtn thoại MT8870



Mô dun giao tiếp điêtn thoại MT8870



  Cổng giao tiếp:



      Q1->Q4 : Đầu ra dữ liệu 4 bit.
      STQ : Đầu ra báo hiệu có thông tin DTMF được gửi.
      STQ=1 : Khi có thông tin được gửi đến.
      STQ=0 : Khi không có thông tin.
      /STQ : Đầu ra đảo của STQ.
      IN : Đầu vào audio
      GND
       VCC





Sơ đồ kết nối module mt8870



Sơ đồ kết nối module MT8870
