MDL49 Module ghi âm ISD1820

Số Lượng 1-9 10-19 >=20
Giá(VNĐ) 62,000  59,000  57,000
Giá cũ: 70.000 VNĐ - Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 2.3/5 (25 phiếu bầu)

Mô tả chi tiết

Tính năng chính:

Module ghi âm ISD1820 sử dụng ic ISD1820, có thể sử dụng để ghi nhiều đoạn âm thanh và phát lại trên loa 0,5W (phát lại 1 lần hoặc lặp đi lặp lại). Module sử dụng loại chip ghi âm chuyên dụng, có khả năng lưu đoạn thu âm mà không bị mất đi. Một đoạn ghi âm đạt độ dài đến 10 giây.

Module ghi âm ISD1820 dễ sử dụng, điều khiển trực tiếp bằng các nút nhấn trên board, hoặc có thể điều khiển thông qua các chip vi điều khiển như arduino, STM32, STM8, hoặc các chip xử lý khác. Dùng các chip để điều khiển các chức năng như thu âm, phát, hay lặp lại.

Module ghi âm ISD1820 có thể được sử dụng như là 1 module loa. Module này điều khiển trực tiếp loa 8 Ω - 0,5W có sẵn trong bộ Module.



Thông số kỹ thuật:

- Sử dụng IC ISD1820.

- Tích hợp chức năng tiết kiệm năng lượng

- Các nút điều khiển tích hợp sẵn trên board.

- IC khuếch đại cho loa 8 Ω - 0,5W đi kèm.

- Điện áp làm việc: 3-5V.

- Có thể điều khiển thủ công hoặc bằng vi điều khiển.

- Kích thước: 38mm * 42.5mm.

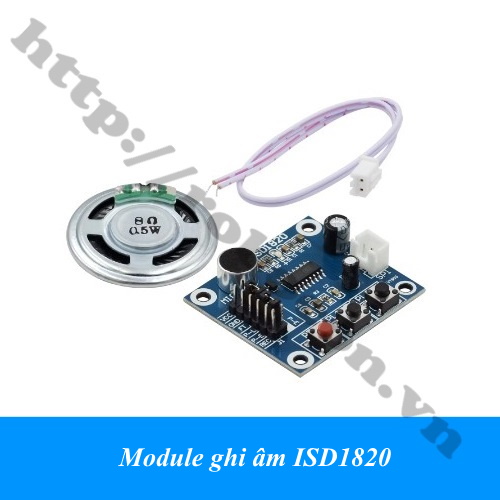

Module ghi âm ISD1820

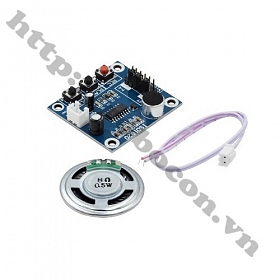

Module ghi âm ISD1820

Module ghi âm ISD1820

Module ghi âm ISD1820

Module ghi âm ISD1820

Module ghi âm ISD1820

Module ghi âm ISD1820

Module ghi âm ISD1820



Chức năng các bộ phận trên mạch:

Module ghi âm ISD1820

  1. PLAYE – phát âm thanh, khi có tín hiệu nhấn nút (tác động mức logic cao), đoạn ghi âm sẽ được phát
  2. REC – nút ghi âm, khi nút được nhấn (mức cao HIGH), thì thiết bị sẽ bắt đầu ghi âm, cho đến khi thả nút nhấn ra thì sẽ hoàn tất việc ghi âm, đoạn ghi âm dài tối đa là 20s.
  3. Speaker Outputs – 2 chân domino  dùng để gắn 2 dây loa.
  4. MIC – microphone dùng để thu âm thanh trong lúc ghi âm.
  5. REPLAY – lặp lại tiếng ghi âm liên tục.
  6. FT –có chức năng dùng mạch khuếch đại bên ngoài.
  7. ISD1820 – IC chip
  8. Lead Out IO – VCC LED NC FT GND / VCC REC PLAYE PLAYL GND
  9. P2 – Jumper kết nối mặc định với điện trở 100K, mặc định là 10s ghi âm.
  10. PLAYL – mỗi lần nhấn nút, sẽ phát loại đoạn ghi âm 1 lần.
