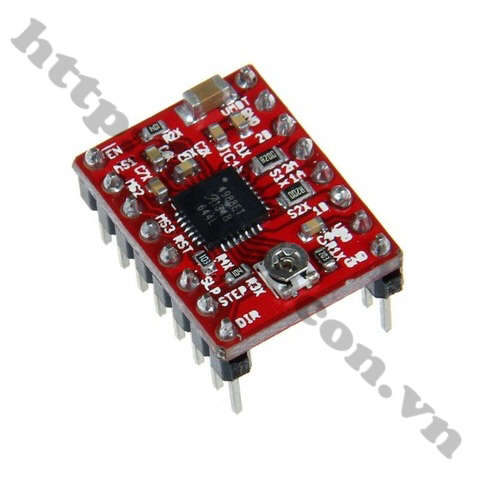

MDL173 Module Điều Khiển Động Cơ Bước A4988

Số Lượng 1-9 10-19 >=20
Giá(VNĐ) 45,000  44,000  43,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 1.7/5 (6 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:



MDL173 Module Điều Khiển Động Cơ Bước A4988 là driver điều khiển động cơ bước cực kì nhỏ. Có thể dùng cho Reprap trong máy in 3D kèm với board RAMPS 1.4. Dùng với board CNC Shield v3 cho CNC mini. Hoặc dùng điều khiển động cơ bước.

 - Hỗ trợ nhiều chế độ làm việc.

 - Điều chỉnh được dòng ra cho động cơ.

 - Tự động ngắt điện khí quá nóng.



Thông số kỹ thuật:



-  Mã sản phẩm: MDL173

Giao thức điều khiển số bước và chiều quay rất đơn giản.

5 cấp điều chỉnh bước: 1; 1/2; 1/4; 1/8 và 1/16 bước.

Điều chỉnh dòng định mức cấp cho động cơ bằng triết áp.

Có chức năng bảo vệ ngắn mạch,  bảo vệ quá nhiệt, bảo vệ tụt áp và chống dòng ngược.



Bật tắt động cơ thông qua chân ENABLE, mức LOW là bật module, mức HIGH là tắt

Điều khiển chiều quay của động cơ thông qua pin DIR

Điều khiển bước của động cơ thông qua pin STEP, mỗi xung là tương ứng với 1 bước (hoặc vi bước)

Chọn chế độ hoạt động bằng cách đặt mức logic cho các chân MS1, MS2, MS3

Hai chân Sleep với Reset nối với nhau luôn. (Tìm đọc datasheet để biết nguyên nhân)









MDL173 Module Điều Khiển Động Cơ Bước A4988







MDL173 Module Điều Khiển Động Cơ Bước A4988







MDL173 Module Điều Khiển Động Cơ Bước A4988 sử dụng với arduino để điều khiển động cơ bước







MDL173 Module Điều Khiển Động Cơ Bước A4988 sử dụng với arduino để điều khiển động cơ bước







MDL173 Module Điều Khiển Động Cơ Bước A4988 sử dụng với arduino để điều khiển động cơ bước







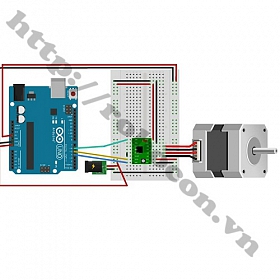

Sơ đồ đấu nối chân module điều khiển động cơ







MDL173 Module Điều Khiển Động Cơ Bước A4988







MDL173 Module Điều Khiển Động Cơ Bước A4988







MDL173 Module Điều Khiển Động Cơ Bước A4988 sử dụng với arduino để điều khiển động cơ bước







MDL173 Module Điều Khiển Động Cơ Bước A4988 sử dụng với arduino để điều khiển động cơ bước



Code lập trình:



Chạy 1 vòng động cơ 28BYJ48, nghỉ 1s sau đó đảo chiều, chạy liên tục.







long x;
void setup()



{
pinMode(6,OUTPUT); // Enable
pinMode(5,OUTPUT); // Step
pinMode(4,OUTPUT); // Dir - chiều quay
digitalWrite(6,LOW); // Set Enable low - Enable mức thấp
}



void loop()
{
digitalWrite(6,LOW); // Set Enable low  -  Enable mức thấp
digitalWrite(4,HIGH); // Set Dir high  - Set chiều quay mức cao

for(x = 0; x < 4096; x++) // lặp 4096 lần



{
digitalWrite(5,HIGH); // Output high - xung mức cao
delay(1);         // Trễ 1ms
digitalWrite(5,LOW); // Output low - xung mức thấp
delay(3);         // Trễ 3ms
}

// Serial.println("Pause");
delay(1000);               // dừng 1 giây



digitalWrite(4,LOW); // Set Dir low - Set chiều quay mức thấp
for(x = 0; x < 4096; x++) // lặp 4096 lần



{
digitalWrite(5,HIGH); // Output high - xung mức cao
delay(1);         // Trễ 1ms
digitalWrite(5,LOW); // Output low - xung mức thấp
delay(3);         // Trễ 3ms
}

// Serial.println("Pause");
delay(1000);               // dừng 1 giây
