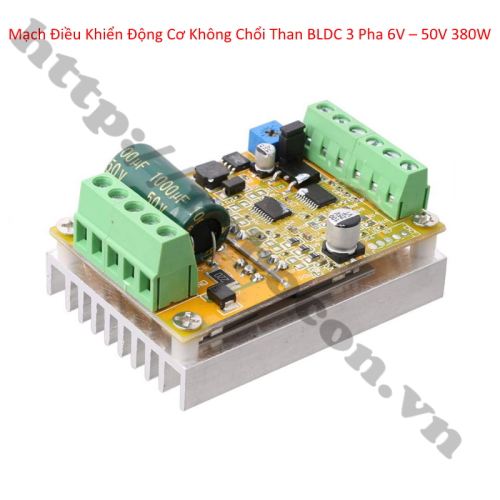

MDL329 Mạch Xung Và Điều Khiển ESC Cho Động Cơ Không Chổi Than BLDC 3 Pha 6V – 50V 380W
Số Lượng | 1-9 | 10-19 | >=20 |
---|---|---|---|
Giá(VNĐ) | 348,000 | 343,000 | 342,000 |
- Hiện Trạng: Còn hàng





Tính năng sản phẩm:
- MDL329 mạch điều khiển BLDC 3 pha 6V – 50V 380W vừa là mạch xung, vừa là mạch ESC dùng cho các tất cả các loại đông cơ không chổi than 3 pha có điện áp từ 6V đến 50V với mức công suất 380W.
- Mạch vàng có tản nhiệt này có thể hoạt động bình thường mà không cần sensor hall.
- Bo mạch có thể sử dụng để điều khiển cho các loại động cơ 3 pha không chổi than, motor brushless 3 pha, động cơ phát điện, chế quạt, chế cho các BLDC 3 pha chế tàu thuyền,…
- Ngoài ra còn dùng cho các loại động cơ không chổi than như:
+ Các động cơ đấu theo kiểu hình sao.
+ Các động cơ đấu theo kiểu tam giác.
+ Các động cơ chạy mạch zin.
+ Các động cơ chạy điều tốc ESC.
+ Các động cơ chạy IC điều tốc xe đạp điện.
- Các chân kết nối:
+ Cấp nguồn VCC GND
+ 3 dây pha ra motor U V W (Đ iều khiển bằng ESC)
+ Nguồn điện ra 5V GND (dòng dưới 30 mA)
+ Tín hiệu điều khiển tốc độ (speed controller) qua biến trở hoặc PWM 0V-5VDC (Điều khiển bằng xung)
+ Tín hiệu điều khiển chiều quay thuận/nghịch (chân DIR).
+ Tín hiệu phanh hãm motor (BRAKE).
- Lưu ý:
+ Mạch nguồn của main board không có cầu chì, việc tự bổ sung có sẵn sẽ khiến chip board bị hỏng vĩnh viễn (dù là 2 giây).
+ Trong quá trình hoạt động bình thường, có bảo vệ quá dòng lấy mẫu ở đầu ra động cơ. Vì công suất và dòng điện của module rất lớn nên không được đoản mạch khi module không hoạt động bình thường. Khi đoản mạch có khả năng cháy đường dây, máy kiểm tra dây đầu tiên sử dụng dòng điện thấp và điện áp thấp, sau khi ok, dòng điện cao và điện áp cao đi qua, vì là module bo mạch trần, chú ý đến đường dây cách điện, điện áp mạnh không được phép chạm vào các bộ phận của bo mạch.
+ Không kết nối động cơ rõ ràng không phù hợp với điện áp và dòng điện của mô-đun truyền động hoặc ở xa nhau.
Thông số kĩ thuật:
- Điện áp hoạt động: 6.5-50V
- Dòng tối đa: 16 đến 20A
- Công suất tối đa: 380 W
- Tốc độ tối đa:
+ 224000 RPM (động cơ 2 cực)
+ 74000 RPM (động cơ 6 cực)
+ 40000 RPM (động cơ 12 cực)
+ 35000 RPM (động cơ 14 cực)
- Bảo vệ quá nhiệt: Có (nóng hơn 100 độ C, công suất sẽ giảm một nửa)
- Bảo vệ quá dòng: Có (dòng điện sẽ tự động giảm sau khi quá tải)
- Bảo vệ chạm chập: không (cần thêm cầu chì bên ngoài)
- Kích thước: dài 63x45x30mm.
MDL329 mạch xung (mạch ESC) điều khiển động cơ không chổi than BLDC 3 Pha 6V – 50V 380W
MDL329 mạch xung (mạch ESC) điều khiển động cơ không chổi than BLDC 3 Pha 6V – 50V 380W
MDL329 mạch xung (mạch ESC) điều khiển động cơ không chổi than BLDC 3 Pha 6V – 50V 380W
MDL329 mạch xung (mạch ESC) điều khiển động cơ không chổi than BLDC 3 Pha 6V – 50V 380W
Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
