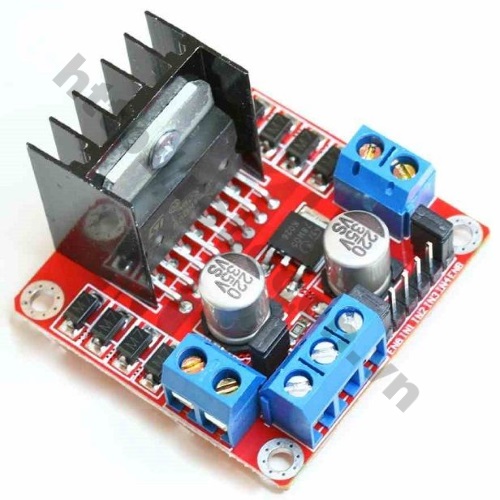

MDL104 Module Điều Khiển Động Cơ L298 Đỏ

Số Lượng 1-5 6-10 >=11
Giá(VNĐ) 48,000  46,000  45,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 2.5/5 (23 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:



Chế xe điều khiển, xe dò đường, các thiết bị sử dụng Motor DC hoặc động cơ bước… sử dụng kết hợp với vi điều khiển.







Thông số kỹ thuật:



- Driver: L298N tích hợp hai mạch cầu H

- Điện áp điều khiển : +5V ~ +12 V

- Dòng tối đa cho mỗi cầu H là :2A

- Điện áp của tín hiệu điều khiển : +5 V ~ +7 V

- Dòng của tín hiệu điều khiển : 0 ~ 36Ma

- Công suất hao phí : 20W (khi nhiệt độ T = 75 °C)

- Nhiệt độ bảo quản : -25°C ~ +130





L298 gồm các chân:

  • 12V power, 5V power. Đây là 2 chân cấp nguồn trực tiếp đến động cơ.
    • Bạn có thể cấp nguồn 9-12V ở 12V.
    • Bên cạnh đó có jumper 5V, nếu bạn để như hình ở trên thì sẽ có nguồn 5V ra ở cổng 5V power, ngược lại thì không. Bạn để như hình thì ta chỉ cần cấp nguồn 12V vô ở 12V power là có 5V ở 5V power, từ đó cấp cho Arduino
  • Power GND chân này là GND của nguồn cấp cho Động cơ.2 Jump A enable và B enable, để như hình, đừng rút ra bạn nhé!
    • Nếu chơi Arduino thì nhớ nối với GND của Arduino
  • Gồm có 4 chân Input. IN1, IN2, IN3, IN4. Chức năng các chân này tôi sẽ giải thích ở bước sau.
  • Output A: nối với động cơ A. bạn chú ý chân +, -. Nếu bạn nối ngược thì động cơ sẽ chạy ngược. Và chú ý nếu bạn nối động cơ bước, bạn phải đấu nối các pha cho phù hợp.

Board này gồm 2 phần điều khiển động cơ. Và có thể điều khiển cho 1 động cơ bước 6 dây hoặc 4 dây.





MDL104 Module Điều Khiển Động Cơ L298 Đỏ









MDL104 Module Điều Khiển Động Cơ L298 Đỏ







MDL104 Module Điều Khiển Động Cơ L298 Đỏ







MDL104 Module Điều Khiển Động Cơ L298 Đỏ











Sử dụng module L298 và arduino để điều khiển động cơ bước
