ICNC10 IC ổn áp LM7909

Số Lượng 1-19 20-39 >=40
Giá(VNĐ) 5,000  4,500  4,000
- Xuất Xứ: Fairchild Semiconductor
- Hiện Trạng: Còn hàng

Đánh giá: 2.7/5 (29 phiếu bầu)

Mô tả chi tiết

 Tải về datasheet LM7909



      Thông số kỹ thuật:



          Điện áp đầu vào cực đại: -35V

          Điện áp ra: -9V

          Dải nhiệt độ hoạt động: -40 ~ 155oC

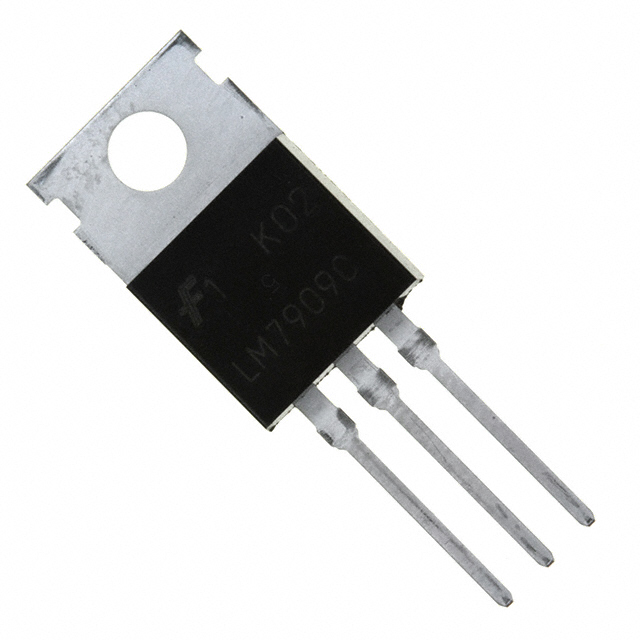

       IC ổn áp LM7909 là mạch tích hợp sẵn trong gói TO-220 với một điện áp đầu ra cố định là -9V, yêu cầu điện áp đầu vào cực đại là -35V. IC LM7909 có thế cung cấp điện áp đầu ra với dòng điện lên đến 1A.



Sơ đồ chân L7905CV

 Sơ đồ chân LM7909



        Đối với IC LM7909 hiện nay đều có tích hợp bảo vệ quá nhiệt, bảo vệ ngắn mạch và giữ vùng hoạt động an toàn các Transistor công suất trong mạch, để bảo vệ cho nó về cơ bản không thể phá hủy.



       Mặc dù thiết kế chủ yếu là điều chỉnh điện áp cố định, các thiết bị này có thể được sử dụng với các thành phần bên ngoài để có được điện áp điều chỉnh và dòng.



 Sơ đồ mạch ổn áp với L7909 và L7809

Sơ đồ ổn áp với LM7909 và LM7809
