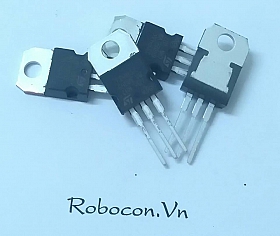

ICNC13 IC ổn áp LM317

Số Lượng 1-49 50-99 >=100
Giá(VNĐ) 4,000  3,700  3,500
- Xuất Xứ: National Semiconductor
- Hiện Trạng: Còn hàng

Đánh giá: 2.5/5 (49 phiếu bầu)

Mô tả chi tiết

Tải về datasheet LM317



Thông số của LM317:


    Điện áp đầu vào Vi = 40V
    Nhiệt độ vận hành t = 0 - 125°
    Dòng điện điều chỉnh là từ : 5
    Công suất tiêu thụ lớn nhất là 20W
    Dòng điện đầu ra lớn nhất Imax = 1.5A
    Đảm bảo thông số Vi - Vo >= 3V



    IC LM317 là một linh kiện chuyển đổi khá là tiện dụng. Dùng để chuyển đổi điện áp dương từ +1.25 đến +37V. Và có khả năng cung cấp dòng quá 1.5A.

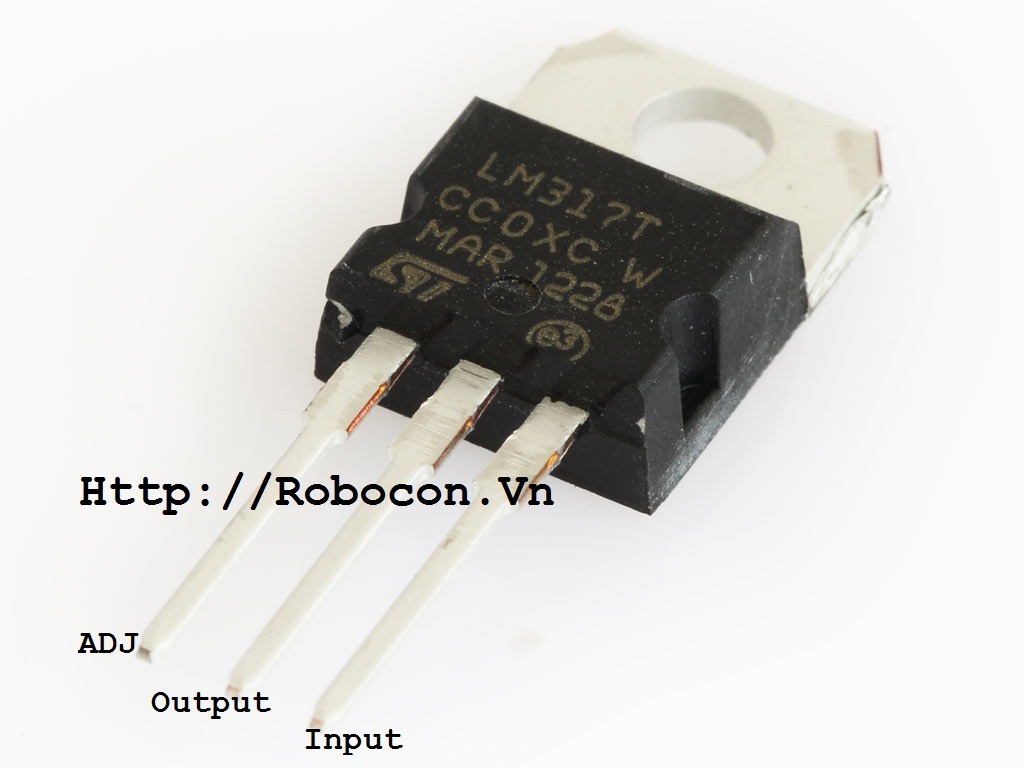

IC ổn áp LM317



IC ổn áp LM317



                ADJ là chân điều khiển
                Output là điện áp đầu ra
                Input là điện áp đầu vào



        IC ổn áp LM317 là bộ điều chỉnh biến đổi điện áp có độ dải điện áp khá là rộng từ +1.25V đến +37V với dòng điện là 1.5A. Cái này rất tiện dụng cho những thiết bị cần nguồn điều chỉnh.



        IC ổn áp LM317 có thể ứng dụng làm điều chỉnh hay cố định điện áp đầu ra để sạc acquy 12V hay 6V vói lưu lượng acquy nhỏ.



Sơ đồ nguyên lý mạch chuyển nguồn dùng LM317

Sơ đồ nguyên lý mạch chuyển nguồn dùng LM317
