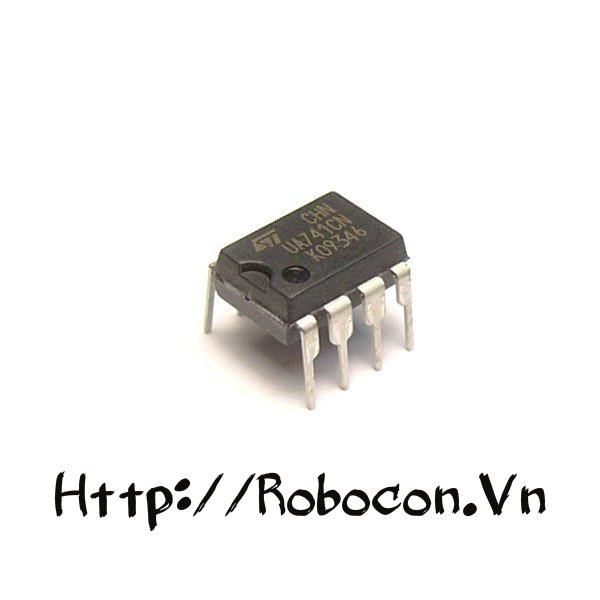

IC34 IC LM741 (IC khuếch đại)

Số Lượng 1-4 5-9 >=10
Giá(VNĐ) 6,000  5,500  5,000
- Xuất Xứ: Fairchild Semiconductor
- Hiện Trạng: Còn hàng

Đánh giá: 2.7/5 (23 phiếu bầu)

Mô tả chi tiết



Tải về datasheet LM741



    Thông số kỹ thuật:

        Model: 8 chân, xuyên lỗ

        Điện áp cung cấp max: +/-18V (Vcc)

        Công suất cực đại: 500mW

        Dải nhiệt độ hoạt động: 0 ~ 70oC

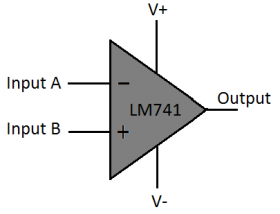

         IC LM741 là vi mạch khuếch đại thuật toán, có 2 đầu vào: "INVERTING (-)":Đảo  và "NON-INVERTING (+)": không đảo



 Cấu tạo lm741

Sơ đồ cấu tạo IC LM741



Sơ đồ chân IC LM741

Sơ đồ chân IC LM741



            Chân 1: Chân chỉnh không
          Chân 2: Ngõ vào đảo
          Chân 3: Ngõ vào không đảo
          Chân 4: VEE chân nối đến đầu âm nguồn kép.
          Chân 5: Không dùng
          Chân 6: Tín hiệu ra
          Chân 7: Nguồn dương
          Chân 8: Không dùng


      Các tính năng của khuếch đại thuật toán:

         Bảo vệ ngắn mạch.

         Tầng khuếch đại vi sai lối vào.

         Dòng cung cấp lối vào thấp.

         Dải điện áp ngõ vào rộng



Kết nối IC LM741


Kết nối IC LM741
