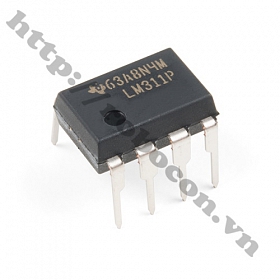

IC9 IC so sánh LM311 (DIP)

Số Lượng 1-4 5-9 >=10
Giá(VNĐ) 7,000  6,500  6,000
- Xuất Xứ: National Semiconductor
- Hiện Trạng: Còn hàng

Đánh giá: 2.5/5 (28 phiếu bầu)

Mô tả chi tiết

Tải về datasheet LM311



    Thông số kỹ thuật:

        Model: 8 chân, xuyên lỗ

        Điện áp: 3V - 36V (Nguồn đơn)

        Công suất cực đại: 400mW

        Dải nhiệt độ hoạt động: 0 ~ 70oC



         IC LM311 là ic so sánh điện áp, ic họ LM331 còn được gọi là Op Amp loại ngõ ra có transistor hở cực thu (opencolector output). LM339N được thiết kế để làm việc với một nguồn đơn trong dải điện áp rộng.



 Sơ đồ chân LM311

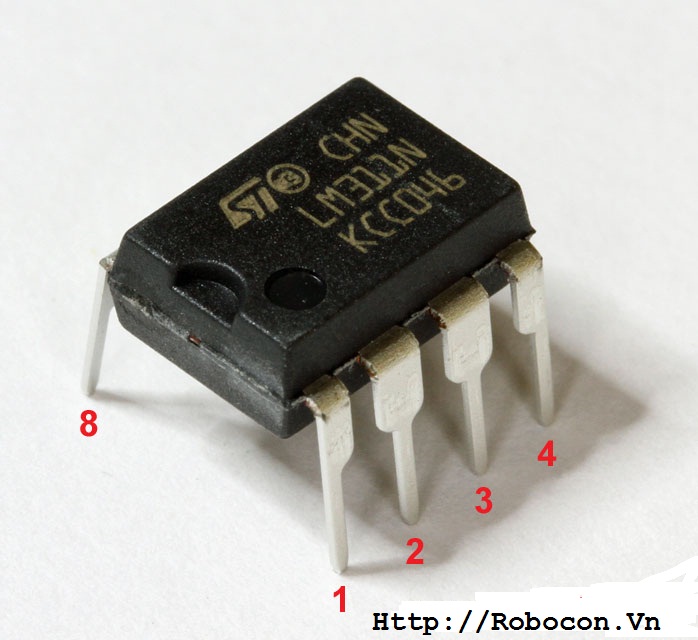

Sơ đồ chân IC LM311






            Chân 1: Chân nối đến điểm 0 của mạch nguồn kép.
          Chân 2: Ngõ vào không đảo
          Chân 3: Ngõ vào đảo
          Chân 4: VEE chân nối đến đầu âm nguồn kép.
          Chân 5: Balance cân bằng
          Chân 6: Balance/Strobe
          Chân 7: Output
          Chân 8: Nối đến đầu dương nguồn kép.

     IC LM311 có đầu ra tương thích với DTL, RTL, TTL, hoặc MOS logic. LM311 có thể dùng trong các mạch điều khiển đèn, relay, đóng mở điện áp lên đến 50V ở dòng 50mA.


Mạch điện đơn giản với LM311


Mạch điện đơn giản với LM311

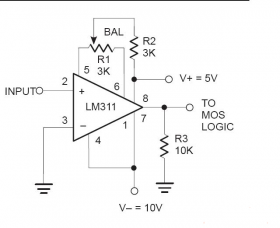

Mạch so sánh áp dùng LM311

Mạch so sánh áp dùng LM311
