MDL70 Module Relay Hẹn Giờ (Vòng Lặp Thời Gian)

Số Lượng 1-19 20-39 >=40
Giá(VNĐ) 85,000  80,000  78,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 2.0/5 (56 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:



- Mạch tạo trễ có chức năng cài đặt thời gian hoạt động theo chu kì với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 phút cho 1 lần OFF và từ 1 đến 999 chu kì đếm hoặc có thể cài đặt vòng lặp vô hạn.

- Mạch sử dụng điện áp 6-30VDC hoặc và có nhiều chế độ hoạt động tắt mở ngõ ra phù hợp với hầu hết mọi nhu cầu sử dụng.

- Mạch được thiết kế có diode bảo vệ phân cực ngược, có thể cài đặt tính năng tự động ngủ đông khi không có thao tác trong vòng 5 phút đồng thời sẽ tự động tắt màn hình khi ngủ đông, và dễ dàng hoạt động lại khi nhấn vào bất kì phím nào.

- Ngoài ra mạch còn được thiết kế thêm cổng micro USB sử dụng để cấp nguồn 5VDC cho mạch hoạt động khi không sử dụng điện áp vào ở ngõ Input rất thuận tiện khi sử dụng.

- Giao diện là rõ ràng và đơn giản, mạnh mẽ, dễ hiểu, đáp ứng hầu như tất cả các nhu cầu của bạn.

- Chức năng dừng khẩn cấp (" STOP " key);

- Bảo vệ ngược cực, phân cực ngược sẽ không đốt các sản phẩm.

- Chế độ ngủ, nếu chế độ này được kích hoạt, mà không cần bất kỳ hoạt động trong vòng 5 phút, sau đó tự động tắt màn hình, phím bất kỳ wake-up.

- Bạn có thể thiết lập một OP khác nhau, CL, LOP thông số, mà độc lập với nhau khác, và sẽ được tự động lưu.

- Sau Khi module được cung cấp xuống, tất cả các thông số thiết lập được không bị mất.



Thông số kỹ thuật:



- Điện áp Hoạt Động: 6--30V, hỗ trợ microUSB 5.0 V cung cấp điện

- Nguồn Trigger:  24 V

- Đầu Ra: Bạn có thể kiểm soát DC 30VDC 5A hoặc 220VAC 5A thiết bị.

- Điện áp hoạt động: 20mA - 50mA

- Nhiệt độ Làm Việc:-40-85°

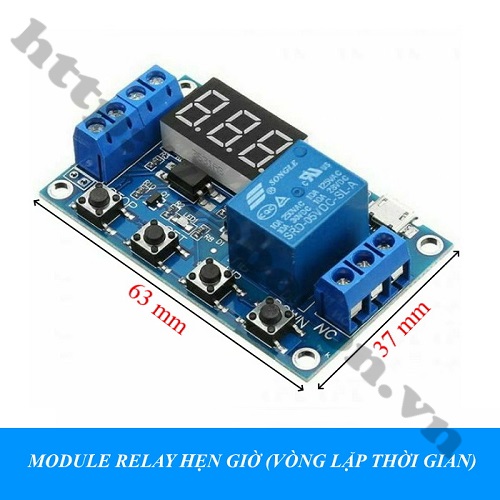

- Kích thước: 6.2*3.8*1.7 cm.



Chế độ hoạt động:



P1. Tín hiệu kích hoạt, các relay được trên" OP " thời gian, và sau đó ngắt kết nối; trong " OP " thời gian, như sau:

P1.1 Tín hiệu được kích hoạt một lần nữa, không hợp lệ

P1.2 Tín hiệu được kích hoạt một lần nữa, đồng hồ được thiết lập lại

P1.3 Tín hiệu kích hoạt một lần nữa, relay tắt, ngăn chặn các đồng hồ

P-: Tín hiệu kích hoạt, các tiếp sức off " CL " của thời gian, tiếp sức trên" OP " thời gian, và sau đó ngắt kết nối relay

P3.1: Tín hiệu kích hoạt, các relay được bật sau khi " OP " thời gian, các tiếp sức off " CL " thời gian, sau đó các chu trình hoạt động, nếu tín hiệu kích hoạt thời gian, các relay tắt, ngăn chặn các đồng hồ; số lượng chu kỳ (" LOP ") có thể được thiết lập.

P3.2: Mà không cần kích hoạt tín hiệu, các relay đượctrên" OP " thời gian, các tiếp sức off " CL " thời gian, và đã được đi xe đạp; tần số (" LOP ") chu kỳ có thể được thiết lập

P-: Tín hiệu chức năng giữ. nếu có một tín hiệu kích hoạt thời gian sẽ bị xóa, relay vẫn còn trên; khi tín hiệu biến mất, sau khi thời gian " OP " thời gian, các relay được; nếu khác tín hiệu trong quá trình thời gian, thời gian là giải phóng

Lưu Ý đặc biệt: relay kết quả đầu ra được tiếp xúc thụ động, chỉ cần một switch.



Làm thế nào để chọn phạm vi thời gian?



sau khi thiết lập các lựa chọn chế độ màn hình giá trị tham số bởi một báo chí ngắn " DỪNG LẠI " nút để chọn các phạm vi thời gian;

XXX. điểm thập phân trong các đơn vị chỗ, phạm vi thời gian: 1 giây đến 999 giây.

XX. X điểm thập phân trong thập kỷ đặt, thời gian range: 0.1 giây đến 99.9 giây

X. X. X. thập phân độ sáng đầy đủ, thời gian range: 1 phút đến 999 phút.

Ví dụ: bạn muốn thiết lập " OP " là 3.2 giây, sau đó di chuyển dấu thập phân đểthập kỷ đặt, các hiển thị kỹ thuật số 03.2

Thông số description: " OP "-dẫn thời, " CL "-off thời gian, " LOP "-số lượng các chu kỳ (1-999 lần, " --- " đại diện cho vòng lặp vô hạn).

Những thông số độc lập với nhau khác, nhưng là chia sẻ bởi mỗi chế độ.

Ví dụ, trong P1.1 chế độ, đặt on-thời gian " OP " là 5 giây, nếu bạn chuyển sang P1.2 chế độ, đó là " OP " sẽ được 5 giâyquá.

Trong giao diện chính (hiển thị 000), báo chí ngắn nút " SET " sẽ hiển thị " OP " (" CL ", " LOP ") và thời gian tương ứng XXX;

Một số thông số chỉ chế độ " OP " (chẳng hạn như chế độ P1.1, P1.2, P1.3), báo chí ngắn " SET " để hiển thị chỉ các " OP " và các thời gian tương ứng;

Một số mô hình có thông số " OP ", " CL ", " LOP " (chẳng hạn như chế độ P3.1, P3.2), báo chí ngắn nút " SET " sẽ hiển thị " OP " và các thời gian tương ứng, " CL " và các thời gian tương ứng, " LOP " và số lượng tương ứng của lần;

Trong giao diện chính bởi báo chí ngắn " SET " chìa khóa để xem thông tin về các thông số của các chế độ hiện hành, rất tiện lợi!



Làm thế nào để thiết lập thông số?



- Đầu Tiên, đọc các hướng dẫn để xác định các yêu cầu chế độ hoạt động.

- Các mô-đun được cung cấp lên, các hiển thị ở công việc hiện tại chế độ (P1.1 chế độ mặc định), sau đó vào giao diện chính; bấm " SET " nút trong 2 giây sau khi phát hành để vào lựa chọn chế độ giao diện; một thời gian ngắn bằng cách nhấn " LÊN ", " XUỐNG " key để chọn chế độ (P1.1 ~ P-).

- Select chế độ (chẳng hạn như P3.2), báo chí ngắn các nút " SET ", sau đó các tham số để được thiết lập nhấp nháy (" OP " on-thời, " CL " off thời, " LOP " chu kỳ (" --- " đại diện cho vòng lặp vô hạn)), bởi " LÊN ", " XUỐNG " phím để điều chỉnh các giá trị tham số, hỗ trợ dài bấm (rapid tăng hoặc giảm) và báo chí ngắn (tăng hoặc giảm một đơn vị); sau đó báo chí ngắn " DỪNG LẠI " chìa khóa để chọn vị trí dấu thập phân, chọn phạm vi thời gian (0.1 giây đến 999 phút); báo chí ngắn "SET " nút để thiết lập tiếp theo các thông số của các chế độ hiện hành của thủ tục là như trên.

- Sau Khi các thông số được thiết lập, dài bấm " SET " nút trong 2 giây sau đó phát hành, tên của các chế độ hiện hành sẽ nhấp nháy một lần, và sau đó trở lại màn hình chính, thiết lập các thông số của thành công!

Giao diện chính:  Relay không hoạt động hiển thị trạng thái " 000 " (không có dấu thập phân), với một điểm thập phân dưới tiếp sức nhà nước.

Lựa chọn chế độ màn hình:  bấm " SET " chìa khóa để nhập, sau khi thiết lập được hoàn thành,  bấm " SET " để thoát khỏi trở lại với màn hình chính.

" STOP " nút phần mở rộng:

Relays kích hoạt chế độ:

1. ON: Relay cho phép dẫn trong " OP " on-thời gian;

2. OFF: relay cấm dẫn luôn luôn là đóng cửa

Trong giao diện chính, báo chí ngắn " DỪNG LẠI " nút để chuyển đổi giữa và TẮT, các hiện tại trong đó nhà nước sẽ flash, và sau đó quay trở lại màn hình chính. (tính năng này là một chức năng dừng khẩn cấp, bấm vào tắt relay)

Chế độ ngủ:

1. " C-P" chế độ ngủ: năm phút mà không cần bất kỳ hoạt động, các hiển thị kỹ thuật số tự động sẽ tắt, các chương trình đang chạy như bình thường

2. " O-d " chế độ bình thường: hiển thị kỹ thuật số luôn luôn mở

Nhấn " STOP " nút cho hai giây và sau đó phát hành để chuyển đổi " C-P" và " O "-d " nhà nước, trong đó trạng thái hiện tại của nhấp nháy nhấp nháy và sau đó quay trở lại màn hình chính.
