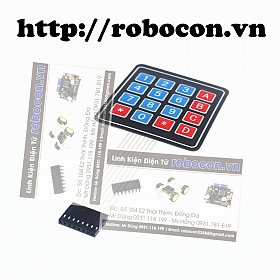

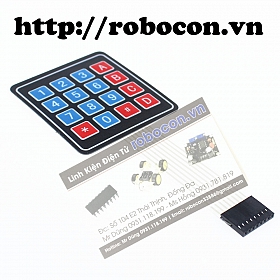

MDL55 Phím bấm ma trận 4x4

Số Lượng 1-5 6-10 >=11
Giá(VNĐ) 30,000  28,000  26,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 2.4/5 (26 phiếu bầu)

Mô tả chi tiết

Tính năng chính:

Phím bấm ma trận 4x4: gồm 16 nút bấm được kết nối thành 4 hàng và 4 cột. Tuy có đến 16 nút nhấn, nghĩa là nếu làm một cách thông thường (dùng chân digital) thì chúng ta phải cần đến 16 chân để đọc. Nhưng với bàn phím này, chúng ta chỉ cần dùng 8 chân (4 chân hàng ngang (row), và 4 chân cột dọc (column)).

Phím bấm ma trận 4x4



Phím bấm ma trận 4x4



- Để đọc giá trị của phím bấm ta sẽ sử dụng thuật toán “quét phím”. Có 2 cách quét phím là quét theo cột hay quét theo hàng. Ở đây, Robocon.vn nói về quét hàng (quét cột cũng hoàn toàn tương tự):

Ta lần lượt xuất tín hiệu mức 0 ra các hàng (khi một hàng là mức 0 thì tất cả các hàng khác phải là mức 1). Sau đó kiểm tra các cột nếu cột nào có mức logic 0 thì phím có tọa độ hàng và cột đó được ấn.

- Phím bấm ma trận 4x4 được sử dụng trong các mạch điện tử ứng dụng để thực hiện các tác vụ nào đó sau khi nhập các giá trị số hay chữ.

Thông số kỹ thuật:

Loại phím: mềm.

Độ dài cáp: 88mm.

Nhiệt độ hoạt động: 10-70℃.

Đầu ra: 8 chân cái, khoảng cách các chân: 2,54mm.

Có băng dính ở mặt sau của module để có thể dán cố định vào bề mặt mạch.



Phím bấm ma trận 4x4

Phím bấm ma trận 4x4

Phím bấm ma trận 4x4

Phím bấm ma trận 4x4



Phím bấm ma trận 4x4

Phím bấm ma trận 4x4







Sau khi bạn đặt mua hàng, Robocon.vn sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
