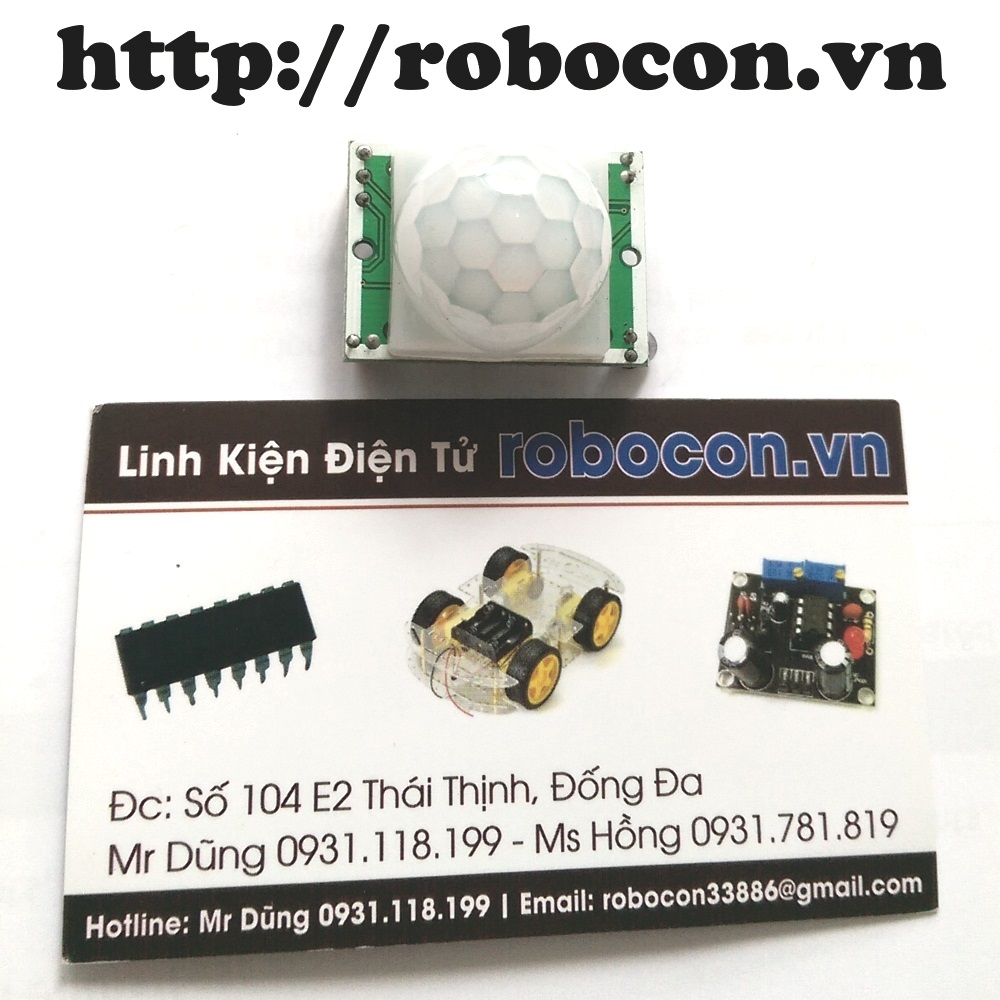

MDL50 Module cảm biến chuyển động HC-SR501

Số Lượng 1-49 50-99 >=100
Giá(VNĐ) 28,000  27,000  26,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 2.3/5 (22 phiếu bầu)

Mô tả chi tiết

Tính năng chính:

Module cảm biến chuyển động HC-SR501 có thể được dùng trong:

- Dùng trong cho an ninh: phát hiện người trong khoảng cách cho phép.

- Dùng để điều khiển tự động các thiết bị trong nhà khi có người: đèn điện, cửa…

Lưu ý khi sử dụng module cảm biến chuyển động HC-SR501:

Cài đặt: Khi khởi tạo, module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, moudle tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.

Điện áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm tran.

Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.



Thông số kỹ thuật:

- Điện áp hoạt động : DC  4.5V – 20V.

- Đầu ra : High 3.3V/ Low 0V.

- Có 2 chế độ hoạt động:

+ L không lặp lại kích hoạt.

+ H lặp lại kích hoạt.

- Thời gian trễ: 5 – 200s

- Thời gian khóa: 2.5s (mặc định).

- Góc quét  <  100 độ.

- Kích thước ống cảm biến: 23mm (mặc định).

- Nhiệt độ hoạt động: -15oC -  70oC.

- Kích thước board:  32mm*24mm.

- Khối lượng: 6g.

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501

Module cảm biến chuyển động HC-SR501



Nguyên tắc hoạt động

Cơ chế hoạt động của cảm biến hồng ngoại PIR: là cảm biến thu tia hồng ngoại được phát ra từ các vật thể phát ra tia hồng ngoại như thân thể con người(hay nguồn nhiệt bất kì).

Module cảm biến chuyển động HC-SR501

Các cảm biến PIR luôn có sensor (mắt cảm biến) với 2 đơn vị (element). Chắn trước mắt sensor là một lăng kính (thường làm bằng plastic), chế tạo theo kiểu lăng kính fresnel. Lăng kính fresnel này có tác dụng chặn lại và phân thành nhiều vùng (zone) cho phép tia hồng ngoại đi vào mắt sensor. 2 đơn vị của mắt sensor có tác dụng phân thành 2 điện cực. Một cái là điện cực dương (+) và cái kia là âm (-). Khi 2 đơn vị này được tuần tự kích hoạt (cái này xong rồi mới đến cái kia) thì sẽ sinh ra một xung điện, xung điện này kích hoạt sensor.

 Kiểm soát ánh sáng (tùy chọn): Bạn có thể lắp thêm quang trở, khi có quang trở, sẽ thiết lặp module hoạt động ban ngày hoặc ban đêm.



Sơ đồ kết nối

Module cảm biến chuyển động HC-SR501

- Chân VCC : nguồn hoạt động của cảm biến cấpvào từ  4.5V đến  20V.

- Chân OUT :  Output kết nối với chân I/O của vi điều khiển hoặc relay. Khi cho tín hiệu:

+ 3,3V có vật thể chuyển động qua.

+ 0V không có vật thể qua.

- Chân GND : chân đất nối GND.

- Chế độ H: Điện áp ra V_out tự động giữ nguyên 3.3V cho đến khi không còn chuyển động.

- Chế độ L: Điện áp ra V_out tự động chuyển về 0 khi hết thời gian trễ.



Module cảm biến chuyển động HC-SR501

Ví dụ kết nối với Arduino.



Ứng dụng minh họa: Hệ thống bật đèn khi có người xuất hiện

Kết hợp: Module cảm biến chuyển động HC-SR501 với mạch Arduino, Relay, nút bấm:

 Module cảm biến chuyển động HC-SR501
